le remplacement de cette pièce est une opération complémentaire au pavillon, au brancard arrière ou aux panneaux latéraux arrière.
cette opération s'effectue suivant deux possibilités :
Nota : la méthode pour le remplacement de cette pièce n'est pas précisée, elle est fonction du type de choc.
Selon l'accessibilité, il sera nécessaire de réaliser en priorité des points de soudure d'origine sinon il est possible de remplacer ces points par des bouchonnages.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : support joint double étanchéité

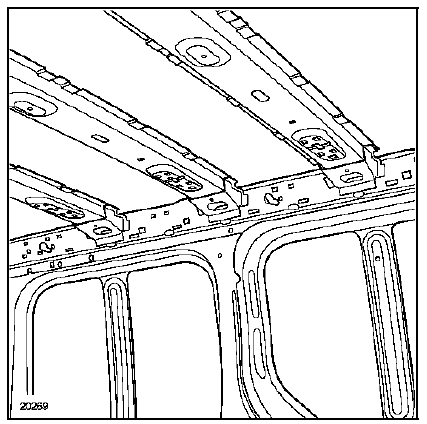

Fermeture de brancard

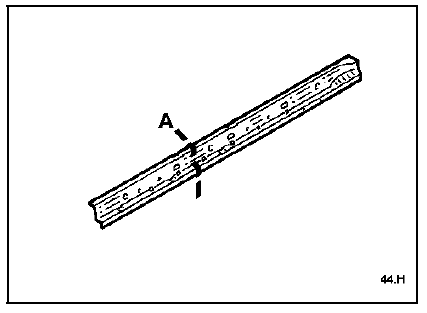

Dessin pour information.
Important : la position de la coupe a peut varier selon la partie à remplacer, celle-ci ne doit pas être effectuée sur une boutonnière ou un embouti.
Pneumatiques roues
En utilisation pleine charge et sur autoroute.
Couple de serrage des écrous de
roues : 14,2 dan.M
Voile de jante : 1,2 mm
Freins
...
Pédale de frein
Depose
Nota : il n'est pas nécessaire de déposer la colonne
de direction.
Déposer :
L'agrafe d'axe de pédale de frein (a),
L'axe de la pédale de frein,
La vis d'axe de pédale de frein (b),
La pédale de frein.
Repose
Proc&e ...
Feux stop
La fixation du feu surélevé peut être différente en
fonction de la version (portes arrière battantes ou
hayon).
Depose du feu de stop sureleve
(version portes battantes)
Déposer la vis de fixation (3).
Débrancher le connecteur.
(Version hayo ...
