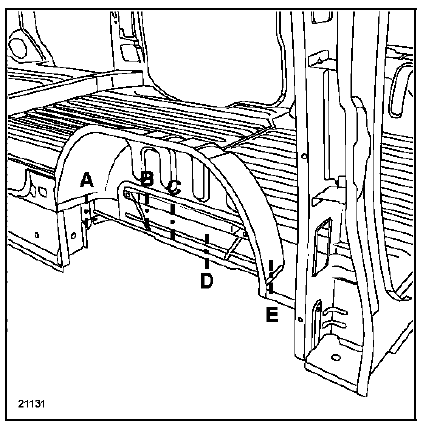

Revue technique automobile Renault Trafic: Passage de roue intérieur arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure arriere / Passage de roue intérieur arrière

Le remplacement de cette pièce est une opération complémentaire à la doublure de panneau arrière partie arrière pour une collision arrière.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

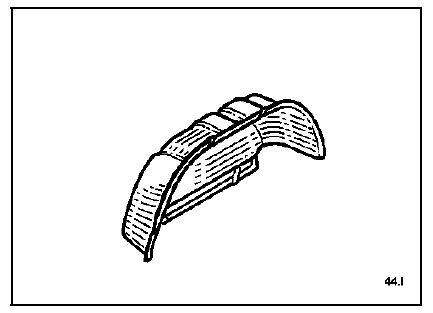

Composition de la piece de rechange

Pièce assemblée avec : renfort de passage de roue

Goujons soudés

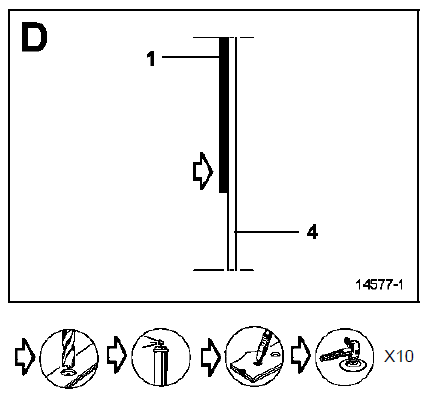

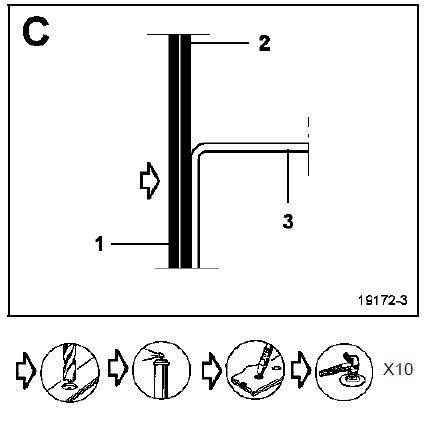

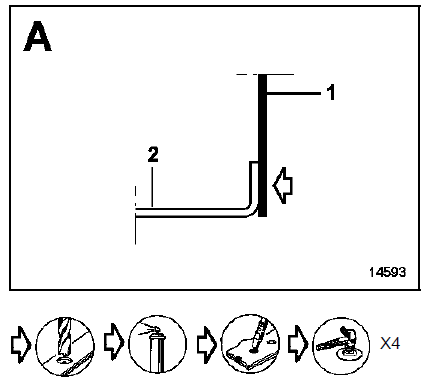

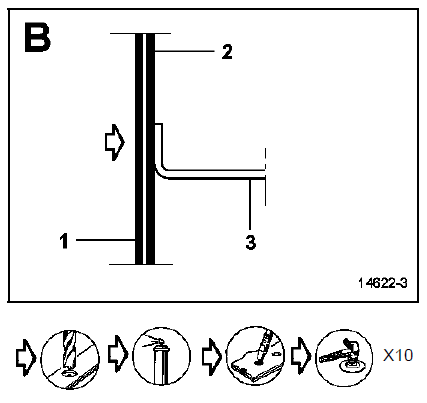

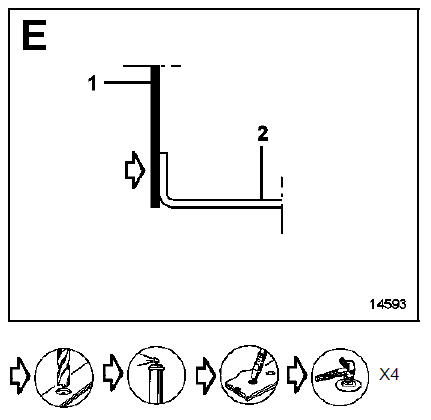

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Passage de roue intérieur arrière 1
  2. Renfort de passage de roue 1,5
  3. Plancher arrière partie arrière 0,8
  4. Renfort longitudinal de plancher 2
