Le remplacement de cette pièce est une opération complémentaire à la gouttière de panneau arrière partie arrière pour une collision arrière.
Cette opération s'effectue suivant trois possibilités :
Important : les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.
Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.
Vous ne trouverez dans la méthode que la position des coupes pour les remplacements partiels.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : renfort équilibreur
Renforts anneau d'arrimage
Pieces concernees (épaisseur en mm) :

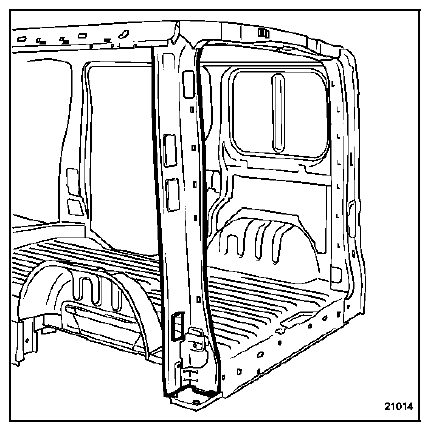

Remplacement complet
Nota : la pièce est livrée sans les renforts de charnières.

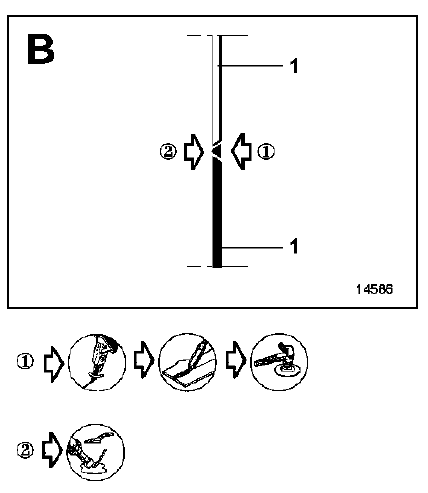

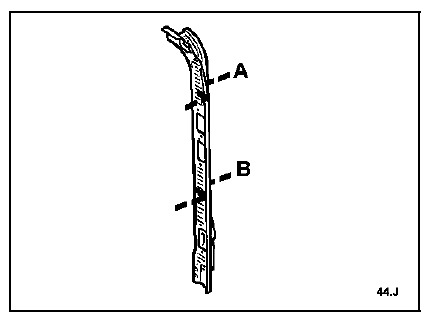

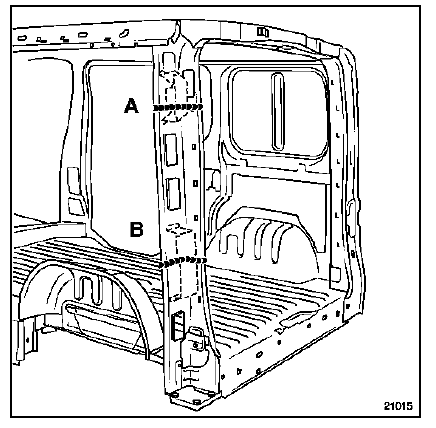

Remplacement partiel suivant la coupe a ou b
Nota : les coupes devront être effectuées sous les renforts de charnières, après les avoir préalablement dégrafés.
Tableau de commande
Depose
Débrancher la batterie.
Déclipser :
Le soufflet du levier de vitesse (a) puis dévisser les
quatre vis (b) de la console,
La console centrale afin de pouvoir accéder au
connecteur du contacteur de feux de détresse (c).
Dépose ...
Aide
Affectation des voies sur le connecteur du capteur de vitesse
Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut)
:
La voie 1 (à droite) : signal capteur
La voie 2 (à gauche) : alimentation capteur
Utilisation des modes commandes :
Pilotage ...
Rotule axiale
Mettre le véhicule sur un pont à deux colonnes.
Depose
Premier cas : rotule axiale côté conducteur
Déposer :
La roue côté conducteur,
L'écrou de rotule de direction.
Deuxième cas : rotule axiale côté passag ...
