Revue technique automobile Renault Trafic: Etrier de frein

Revue technique automobile Renault Trafic / Châssis / Elements porteurs avant / Etrier de frein

Outillage specialise indispensable

Fre. 823 Repousse piston de frein

Actionner la pédale de frein à l'aide d'un pressepédale

Actionner la pédale de frein à l'aide d'un pressepédale (ceci a pour effet de limiter l'écoulement de liquide de frein).

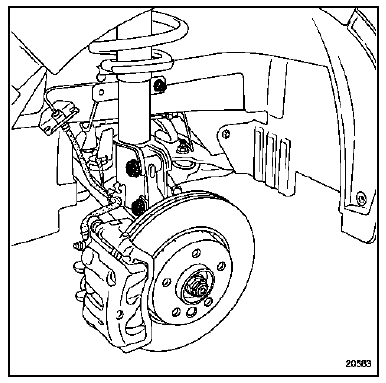

Depose

Déposer la roue avant.

Desserrer le flexible de frein sur l'étrier.

Déposer les vis de fixation de l'étrier.

Dégager l'étrier et les plaquettes.

Déposer l'étrier en tournant celui-ci sans vriller le flexible.

Vérifier :

Nettoyer le support d'étrier et l'étrier.

Repose

Repousser les pistons dans l'étrier à l'aide de l'outil fre. 823.

Visser l'étrier sur le flexible sans vriller ce dernier.

Reposer :

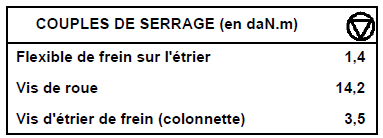

Serrer au couple préconisé :

Purger le circuit de freinage (consulter la méthode correspondante).

Appuyer plusieurs fois sur la pédale de frein, afin de mettre en contact les pistons, les plaquettes et les disques.

Vérifier le niveau de liquide de frein.

Reposer la roue avant.

Serrer au couple préconisé les vis de roue.
