Revue technique automobile Renault Trafic: Gouttière de panneau latéral arrière partie arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure arriere / Gouttière de panneau latéral arrière partie arrière

Le remplacement de cette pièce est une opération complémentaire à la doublure de panneau arrière partie arrière et à la jupe arrière pour une collision arrière.

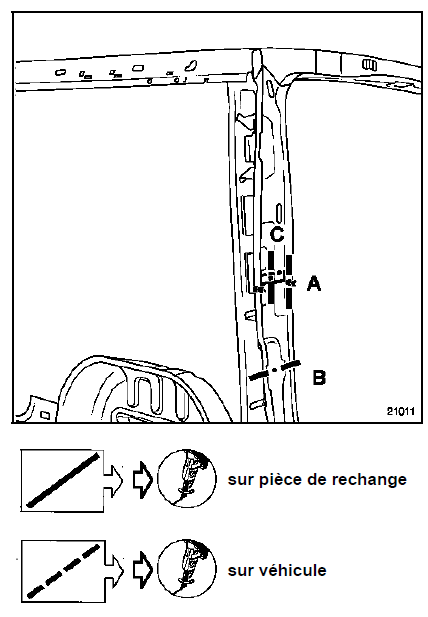

Cette opération s'effectue suivant trois possibilités :

Important : les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

Vous ne trouverez dans la méthode que la position des coupes pour les remplacements partiels.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

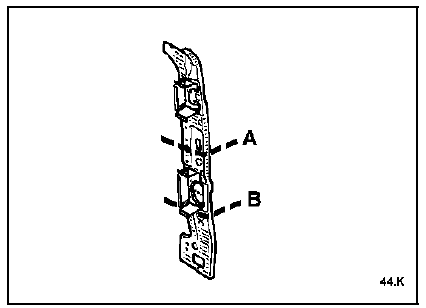

Composition de la piece de rechange

Pièce assemblée avec : goujons soudés

Renfort de charnières

Ecrous soudés

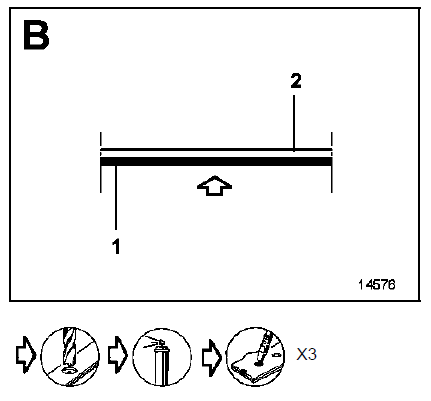

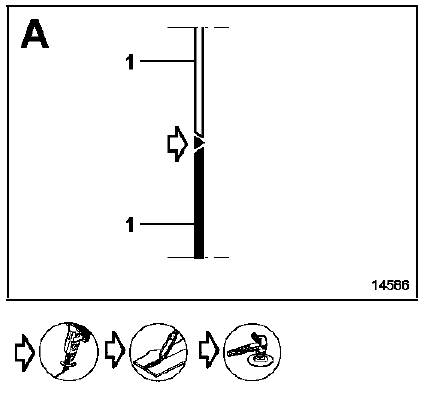

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Gouttière de panneau latéral 1,2
  2. Renfort de charnière 1,5

Remplacement complet

Nota : la pièce est livrée assemblée avec les renforts

Nota : la pièce est livrée assemblée avec les renforts de charnières.

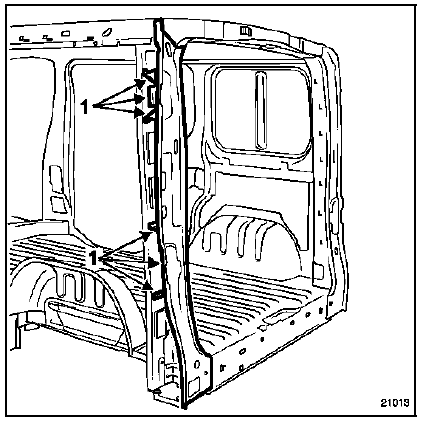

A la liaison des renforts avec la doublure, il sera nécessaire de réaliser des cordons de soudure en supplément suivant les flèches (1).

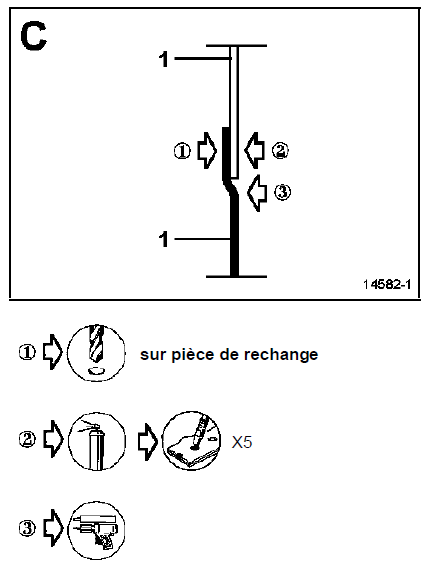

Remplacement partiel supérieur

Nota : il est possible de laisser le renfort de charnière

Nota : il est possible de laisser le renfort de charnière sur le pied arrière, dans ce cas il sera nécessaire de le dégrafer de la pièce de rechange.

Nota : pour cette opération, il sera nécessaire

Nota : pour cette opération, il sera nécessaire d'utiliser une colle de calage type m.J.Pro (référence : 77 11 172 676).

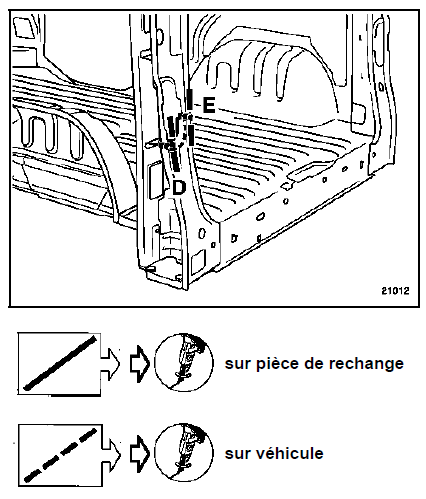

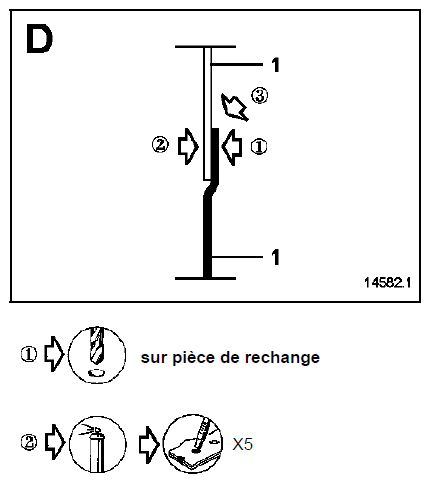

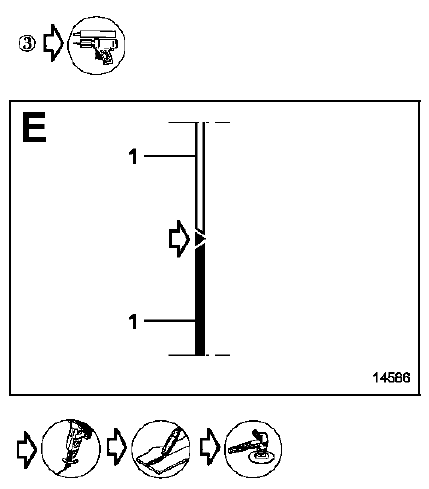

Remplacement partiel inférieur.

Support de rotule d'équilibreur

Pied arrière
