le remplacement de cette pièce est une opération liée à un incident, lors d'un arrachement de l'embase de la rotule.
dans le cas où l'arrachement se ferait au niveau des filetages de fixation il est possible de remplacer le filet d'origine par un écrou serti, se reporter à la méthode de remplacement des inserts décrite dans le chapitre 40.
c'est un élément de structure démontable.
dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément.
les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

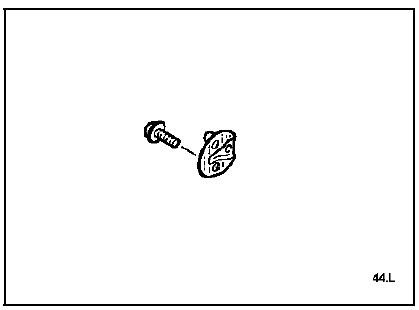

Composition de la piece de rechange
Pièce livrée seule.

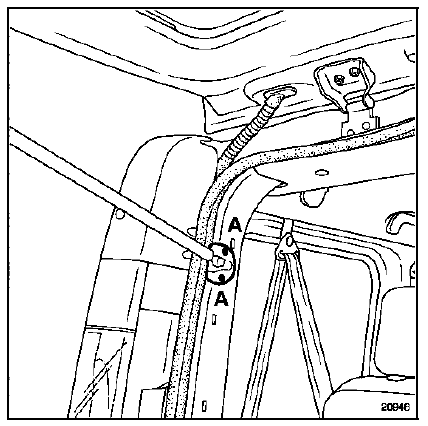

Caler le hayon en position ouver te.
Déposer :
Gouttière de panneau latéral arrière
partie arrière
Jupe arrièreCommande externe des vitesses
Côté moteur
Depose des cables de passage et de selection des
vitesses
Depose
Ouvrir le capot moteur.
Déposer :
Le carter d'insonorisation supérieur de la boîte de
vitesses (modèles concernés) fixé par un clips,
Les deux rotules (a ...
Vitre mobile de porte latérale coulissante
Nota : la vitre coulissante n'est pas détaillée.
Seul l'ensemble vitrage assemblé comprenant cadre /
vitre fixe / vitre coulissante / verrou, est disponible au
magasin pièces de rechange.
Preparation avant decoupe
Avant la découpe de la vitre à l'ai ...
Caméra de recul
Fonctionnement
Au passage de la marche arrière, la
caméra 1 située sur le hayon ou, suivant
véhicule, sur la porte arrière battante
transmet une vue de l'environnement
arrière du véhicule sur le
rétroviseur 2 ou, suivant véhicu ...
