Revue technique automobile Renault Trafic: Jupe arrière
Le remplacement de cette pièce est une opération de base pour une collision arrière.
Cette opération s'effectue suivant deux possibilités :
- Complète,

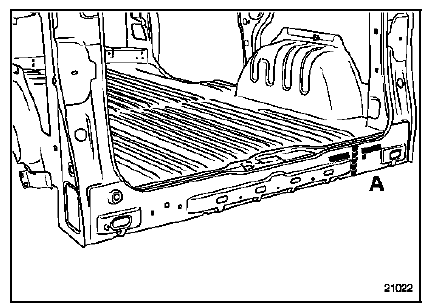

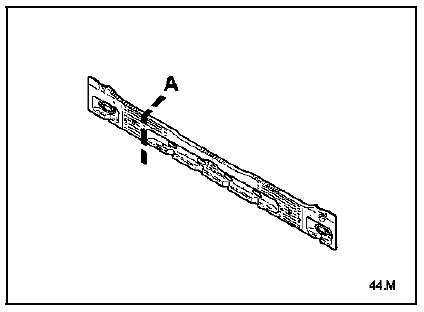

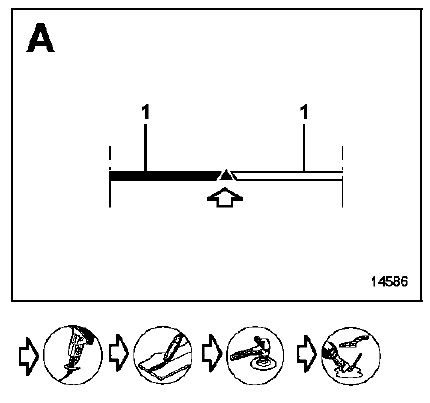

- Partielle suivant la coupe a.
Important : la position de coupe donnée dans la méthode ne peut être décalée, elle est déterminée en fonction de celle des doublures et des renforts. Elle peut être effectuée par symétrie suivant le côté considéré.
Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.
Vous ne trouverez dans la méthode que la position des coupes pour le remplacement partiel.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.
Pieces concernees (épaisseur en mm) :
- Jupe arrière 1,5
Remplacement complet
Nota : il est conseillé de réaliser quelques points de bouchonnage supplémentaires aux endroits non visibles recouverts par du mastic.
