Revue technique automobile Renault Trafic: Traverse support bouclier arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure arriere / Traverse support bouclier arrière

Le remplacement de cette pièce est une opération de base pour une collision arrière.

C'est un élément de structure démontable.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : la pièce fournie par le magasin des pièces de rechange est de couleur noire, celle-ci ne nécessite pas de mise à la teinte lors de son remplacement.

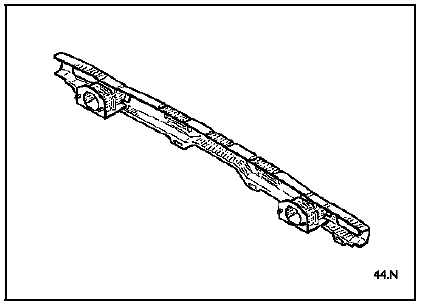

Composition de la piece de rechange

Pièce livrée avec : traverse bouclier

Absorbeurs de choc

Tôle de fermeture d'absorbeur.

Depose

Depose

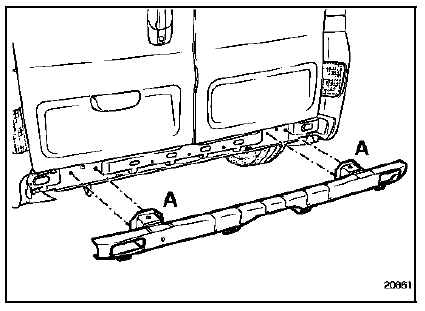

La dépose s'effectue par les vis de fixation (a) (deux de chaque côté).

Repose

La repose se fait dans le sens inverse de la dépose.
