Revue technique automobile Renault Trafic: Fermeture de longeron avant partie avant
Le remplacement de cette pièce est lié au remplacement partiel du longeron avant partie avant.
Cette opération est complémentaire au support de traverse radiateur pour une collision avant et au passage de roue avant partie avant pour une collision latérale avant.

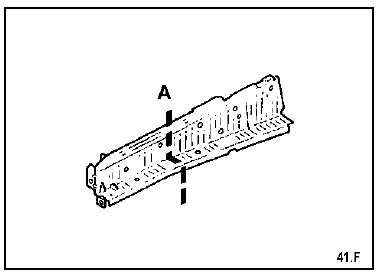

Elle peut s'effectuer partiellement suivant la coupe a.
Nota : le remplacement complet de cette pièce est possible, celui-ci étant complémentaire au remplacement du longeron partie avant, vous trouverez sa méthode de remplacement détaillée dans celle de l'opération de remplacement du longeron avant.
Important : dans le cas où le longeron et sa fermeture sont remplacés simultanément en partiel, les coupes de chaque pièce devront être décalées de façon à ne pas créer de zone d'affaiblissement.
Cette opération peut être effectuée sans utiliser le banc de réparation.
La traverse inférieure extrême avant peut servir de gabarit pour l'alignement de la partie remplacée.
Vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : equerre de traverse latérale extrême avant
Plaquettes de fixation
Equerre de flexible de frein
Goujons soudés
Pieces concernees (épaisseur en mm) :
- Fermeture de longeron avant partie avant 2,5

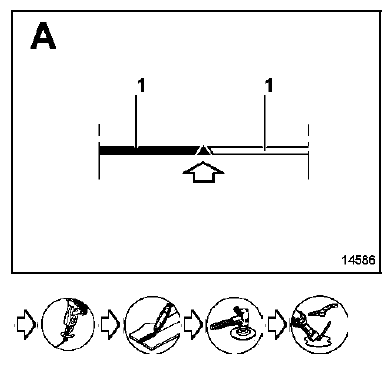

Remplacement partiel

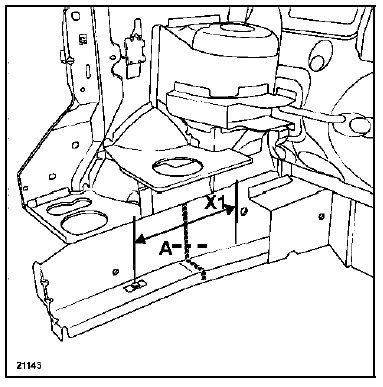

Important : la coupe s'effectue dans la zone x1, mais ne doit en aucun cas être située sur un trou pilote ou un point fusible.
