Revue technique automobile Renault Trafic: Longeron avant partie avant

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Longeron avant partie avant

Le remplacement de cette pièce est une opération complémentaire au support de la traverse radiateur pour une collision avant.

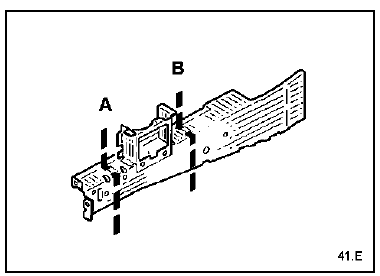

Cette opération s'effectue suivant deux possibilités :

Important : l'utilisation du banc de réparation est indispensable sauf pour le remplacement du partiel suivant coupe a.

Dans la méthode décrite ci-après vous ne trouverez que les particularités au niveau des coupes.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce assemblée avec : renfort de longeron

Réhausse support tampon moteur

Entretoise soudée

Equerre réhausse coupelle (côté gauche)

Plaquettes de fixation (côté gauche)

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Longeron avant partie avant 2,5

Remplacement coupe a

Nota : cette opération peut être effectuée sans utiliser

Nota : cette opération peut être effectuée sans utiliser le banc de réparation.

La traverse inférieure extrême avant peut être utilisée comme calibre pour l'alignement de la partie remplacée.

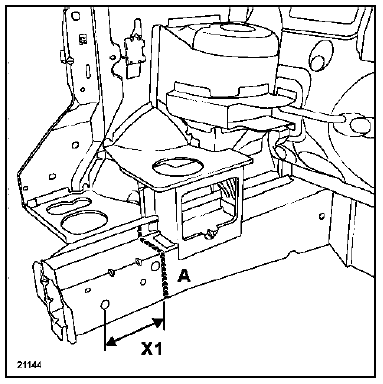

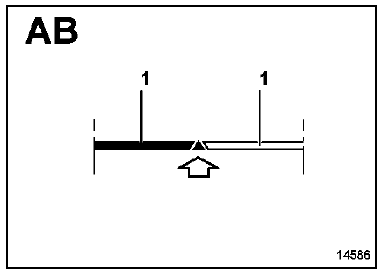

Important : la coupe s'effectue dans la zone x1, mais ne doit en aucun cas être située sur un trou pilote ou un point fusible.

Remplacement partiel coupe b

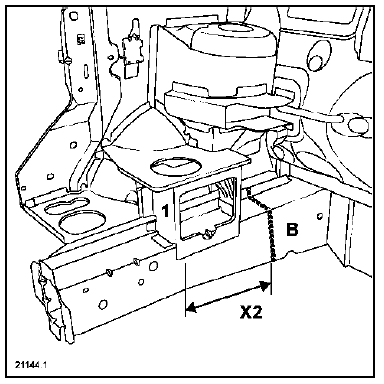

Important : la coupe s'effectue dans la zone x2.

Important : la coupe s'effectue dans la zone x2.

Nota : Il est possible d'effectuer la coupe sous le renfort de support moteur, mais dans ce cas il sera nécessaire de le dégrafer pour réaliser aisément l'opération. Pour cela il est conseillé de commander en supplément un renfort neuf.

Les soudures du renfort sur le longeron seront réalisées par bouchonnage.

Traverse latérale extrême avant
Le remplacement de cette pièce est une opération de base pour une collision avant. Dans la méthode décrite ci-après vous ne trouverez que les descriptions des l ...

Fermeture de longeron avant partie avant
Le remplacement de cette pièce est lié au remplacement partiel du longeron avant partie avant. Cette opération est complémentaire au support de traverse radiateur pour ...
