Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar): Transport d'objets
Attelage
Installation d'un attelage

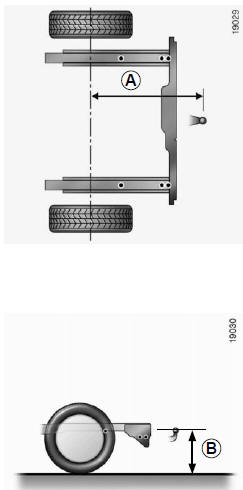

A : 1090 mm
Installation de la boule d'attelage
Positionnez la boule par rapport aux boulons 1 ou 2 de manière à respecter la hauteur b qui doit être comprise entre 350 et 420 mm, véhicule chargé (à l'exemple de l'illustration ci-dessus).
Pour le montage de la boule d'attelage, consultez la notice de montage de l'équipement.
Si la boule d'attelage masque la plaque d'immatriculation ou le feu de brouillard arrière du véhicule, vous devez la retirer lorsque vous ne tractez pas.
Dans tous les cas, veillez à respecter les lois locales.
Charge admise sur le point d'attelage, masse maxi. Remorque freinée et non freinée : reportezvous au chapitre 6, paragraphe " masses ".
Choix et montage de l'attelage
Masse maximum de l'attelage : 22 kg
Pour le montage de la boule d'attelage, consultez la notice de montage de l'équipement.
Il est conseillé de garder cette notice avec les autres documents de bord.
