Revue technique automobile Renault Trafic: Contrôle de conformité
Consignes
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif. Condition d'exécution : moteur arrêté sous contact

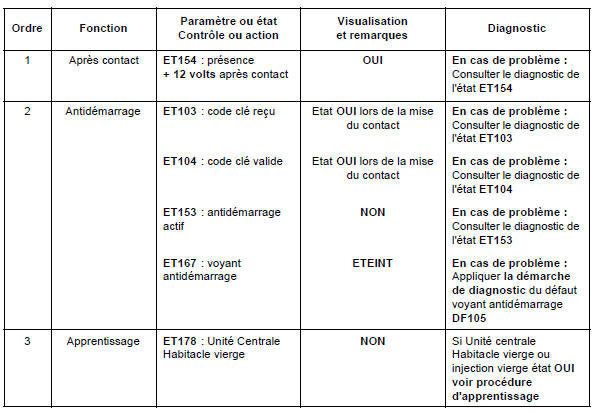

Test des etats
Il est possible en contrôlant les états précis de déterminer une panne sur le véhicule grâce aux différentes informations apportées.
Et154 : présence +12v après conatct présent
Et103 : code clé reçue
Et104 : code clé valide
Et153 : antidémarrage actif
| Si et154 état actif Et103 état à oui Et104 état à oui Et153 état à non |
|
| Si et154 état actif Et103 état à oui Et104 état à non Et153 état à non |
|
| Si et154 état actif Et103 état à non Et104 état à non Et153 état à non |
|
Interprétation des défauts
Anomalie electronique
interne uch
Consignes
Défaut déclaré présent à la coupure du contact.
Particularité : en cas de défaut mémoris&eacut ...
Interprétation des états
Code cle recu
Consignes
S'assurer qu'aucun défaut ne soit présent ou mémorisé.
L'état sera déclaré "oui" à la mise sous contact (+ ...
