Revue technique automobile Renault Trafic: Transmissions

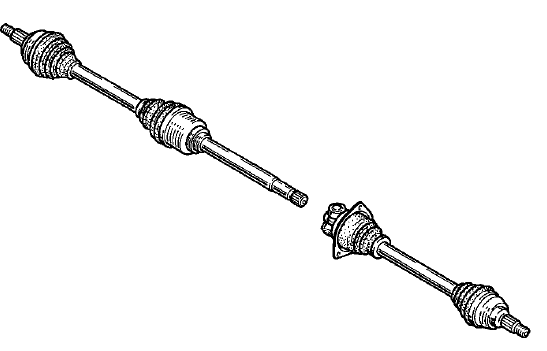

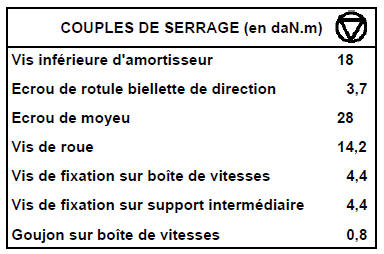

Eclaté
Transmission transversale avant
Outillage specialise indispensable
T. Av. 476 Arrache rotule

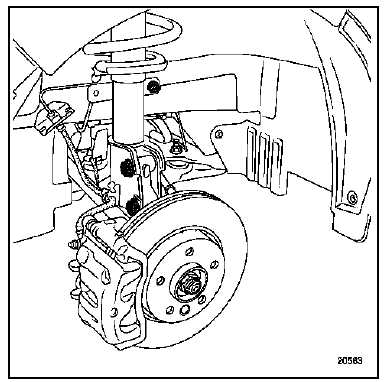

Depose cote roue
Véhicules sur un pont à deux colonnes.
Déposer :
- L'enjoliveur de roue,
- L'écrou du moyeu,
- Les roues avant,

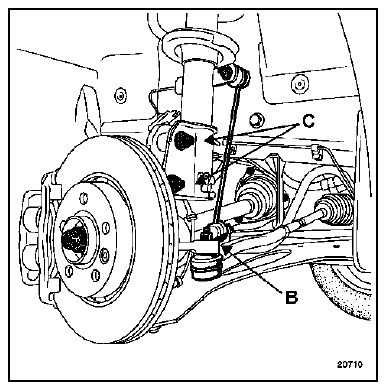

- L'écrou de rotule de biellette de direction (b),
- Les vis de fixation inférieure d'amortisseur (c).

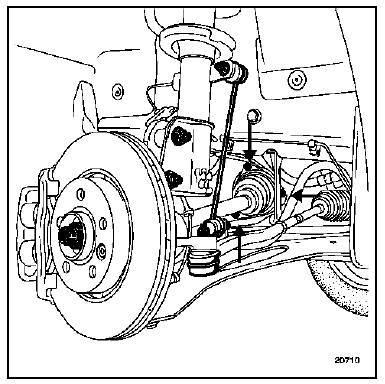

Repousser la transmission dans le porte-fusée en inclinant celui-ci.
Depose cote boite

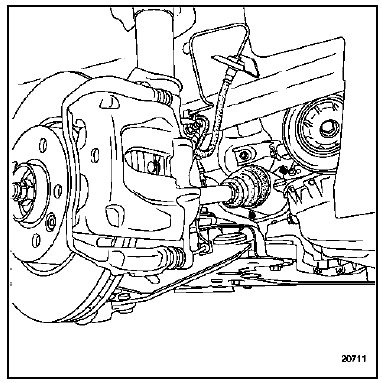

Côté droit
Déposer :

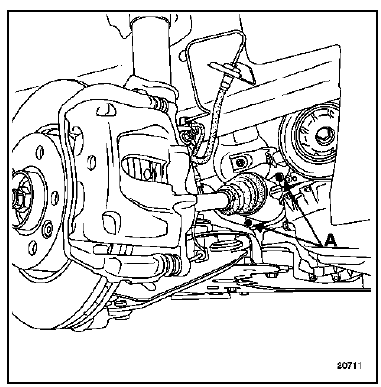

- Les deux vis (a) de fixation du support intermédiaire,
- La transmission côté boîte de vitesses.

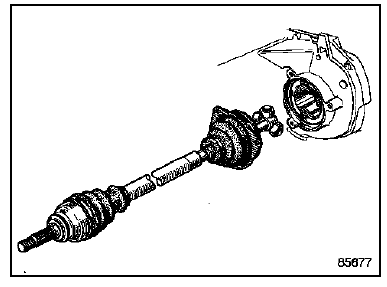

Côté gauche
Vidanger la boîte de vitesses.
Déposer :
- Les trois vis de fixation du soufflet sur la boîte de vitesses,
- La transmission côté boîte de vitesses.
Repose
Côté gauche
Déposer le protecteur plastique du soufflet roulement transmission le plus horizontalement possible.
La transmission doit rentrer librement jusqu'au dépassement du filetage permettant la mise en place de l'écrou de fusée.
Côté droit
Nettoyer l'alésage du palier recevant le roulement.
Contrôler l'état de la portée du joint à lèvres sur l'arbre relais.
Nota : il est recommandé de remplacer systématiquement le joint à lèvres de sortie de différentiel.
Protecteur en place, enduire les cannelures du joint, côté boîte de vitesses, de graisse molykote br 2.
Positionner la transmission et l'engager.
La transmission doit rentrer librement jusqu'au dépassement du filetage permettant la mise en place de l'écrou de fusée.
Procéder ensuite en sens inverse de la dépose.
Joint de sortie de différentiel
Ingredients
Loctite frenbloc
Vis de fixation d'étrier de frein
Molykote br 2
Cannelures du planétaire droit
Déposer la protection sous moteur.
Vidanger la boîte ...
