Revue technique automobile Renault Trafic: Joint de sortie de différentiel

Revue technique automobile Renault Trafic / Transmission / Boite de vitesses mecanique / Joint de sortie de différentiel

Ingredients

Loctite frenbloc

Vis de fixation d'étrier de frein

Molykote br 2

Cannelures du planétaire droit

Déposer la protection sous moteur.

Déposer la protection sous moteur.

Vidanger la boîte de vitesses.

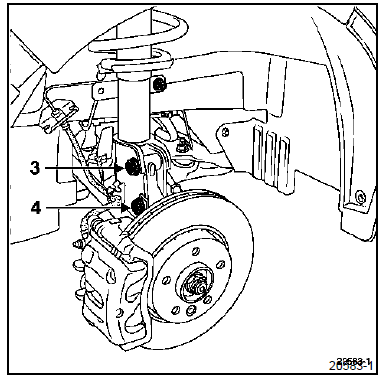

Déposer :

Déposer la bride du palier intermédiaire.

Déposer la bride du palier intermédiaire.

Basculer le porte-fusée et désaccoupler la

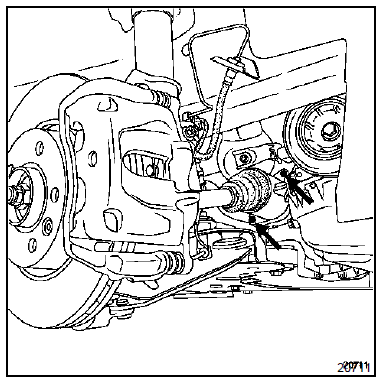

Basculer le porte-fusée et désaccoupler la transmission (prendre garde de ne pas "blesser" les soufflets pendant cette opération (voir chapitre 29)).

Remplacement du joint

Enlever le joint torique du planétaire.

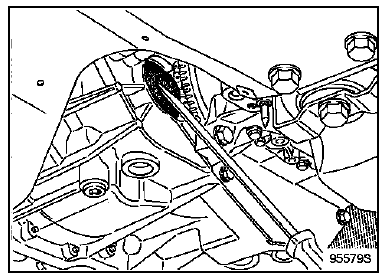

Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.

Le joint déboîté, le retirer avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

La repose du joint s'effectue à l'aide de l'outil

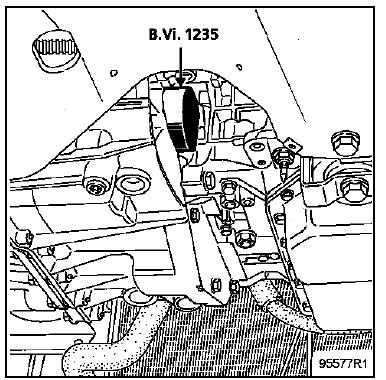

La repose du joint s'effectue à l'aide de l'outil b. Vi. 1235.

Huiler ce dernier avant de l'engager sur la partie cannelée du planétaire.

Mettre en place le joint à lèvres puis le joint torique et enduire les cannelures de graisse molykote br2.

Positionner la transmission par rapport au planétaire.

Positionner la transmission par rapport au planétaire.

Pivoter le porte-fusée en engageant la transmission dans le planétaire.

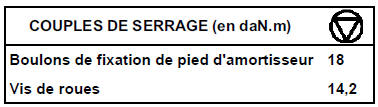

Serrer les vis et écrous aux couples préconisés.

Effectuer le remplissage de la boîte de vitesses.
