Revue technique automobile Renault Trafic: Grille d'auvent
Depose

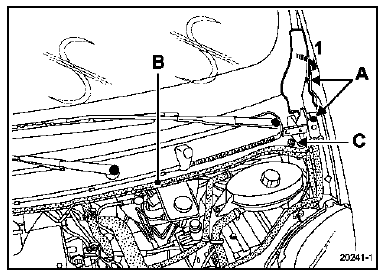

Déposer :
- Les bras d'essuie-vitre (outil elé. 1294-01),
- Les deux agrafes (a), puis dégager le cache (1),
- Le joint d'étanchéité (b),
- Les agrafes (c).
Dégager légèrement la grille, afin de pouvoir déposer le tuyau d'essuie-vitre.

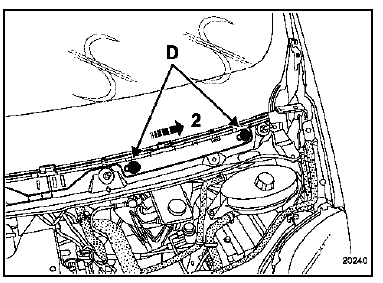

Déposer les agrafes (d), puis dégager le support de grille d'auvent comme indiqué ci-dessus (2).
Repose
Vérifier la mise en place du tuyau d'eau avant la
repose.
