Revue technique automobile Renault Trafic: Rétroviseur extérieur

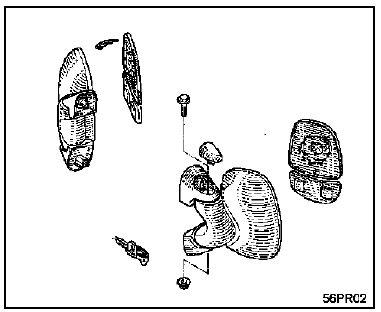

Depose
Déposer :

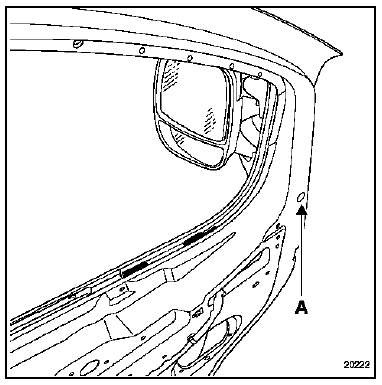

- L'obturateur, afin d'accéder à la vis de fixation (a).

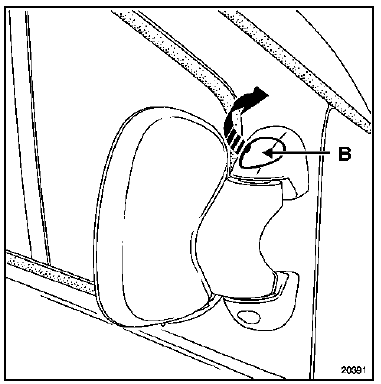

- Le cache supérieur de rétroviseur, afin d'accéder à la vis (b).
Ecarter légèrement le rétroviseur, puis débrancher le connecteur.
Repose
Vérifier la mise en place du connecteur sur le rétroviseur avant la repose.
