Revue technique automobile Renault Trafic: Glaces de rétroviseur
Depose
Glace supérieure de rétroviseur

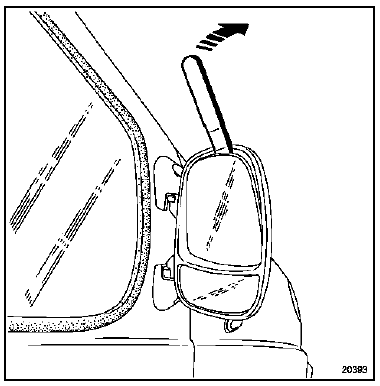

Insérer l'outil car. 1363, Prendre appui sur le bord de la coquille plastique du rétroviseur et pousser comme indiqué ci-dessus.
Débrancher les différents connecteurs.
Glace inférieure de rétroviseur
Spécificité : glace en matière plastique dure.

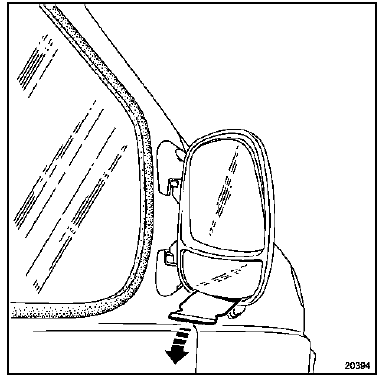

Insérer un couteau à mastic (80 mm), puis pousser comme indiqué ci-dessus.

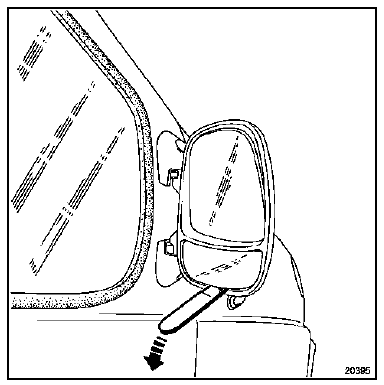

Une fois la partie inférieure décollée, insérer l'outil car. 1363, Puis pousser légèrement comme indiqué ci-dessus afin de décoller la partie supérieure de la glace de rétroviseur.
Rétroviseur extérieur
Depose
Déposer :
L'obturateur, afin d'accéder à la vis de fixation (a).
Le cache supérieur de rétroviseur, afin d'accéder à la
...
