Revue technique automobile Renault Trafic: Boîtier fusible/relais

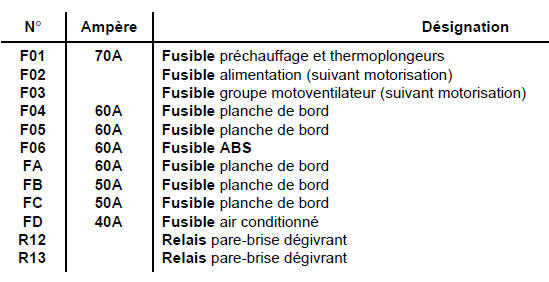

Tous types

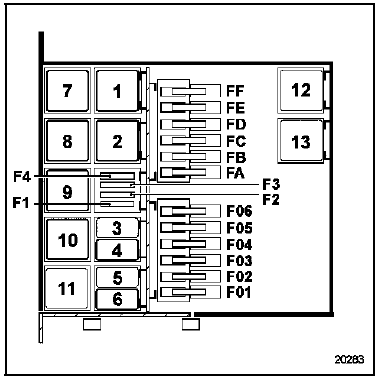

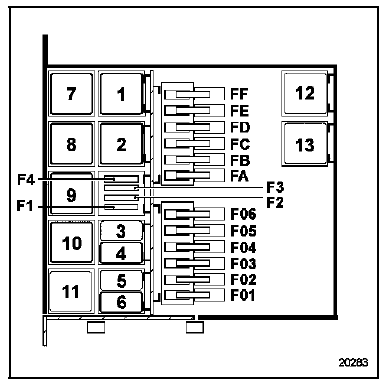

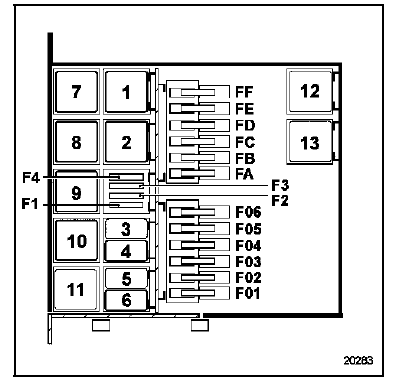

Affectation fusibles (selon le niveau d'équipement)

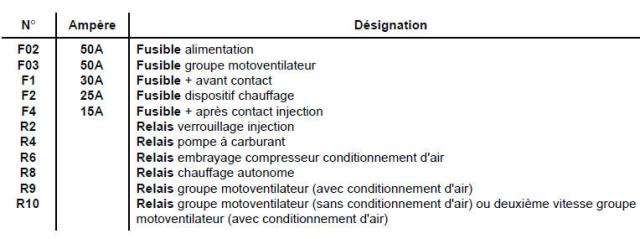

Moteur f4r
Affectation fusibles (selon le niveau d'équipement)

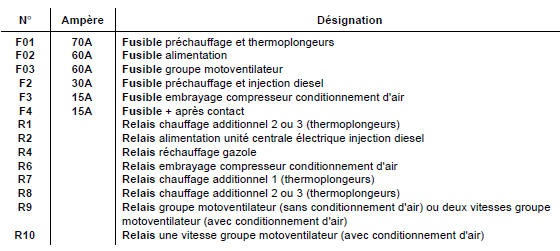

Moteur f9q, avec thermoplongeurs
Affectation fusibles (selon le niveau d'équipement)

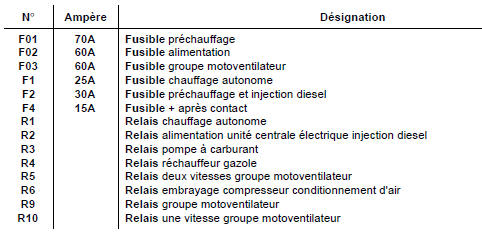

Moteur f9q, sans thermoplongeurs
Affectation fusibles (selon le niveau d'équipement)
Platine relais
Implantation
La platine relais (1) se situe dans l'habitacle côté
conducteur.
Platine de servitudes relais
Affectation (selon le niveau d'équipement)
...
Antidemarrage
...
