Revue technique automobile Renault Trafic: Groupe motoventilateur
Depose

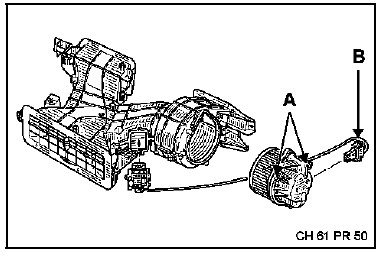

Ouvrir le capot. Débrancher la batterie. Déposer le moteur ventilation de chauffage de son compartiment en dévissant les vis (a). Déboîter puis faire une légère rotation du boîtier afin de pouvoir débrancher la connexion d'alimentation (b).
Repose
Procéder à l'inverse de la dépose.

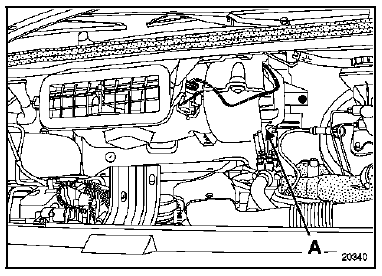

Bloc d'entrée d'air
Depose
Débrancher :
La batterie,
Le connecteur du bloc d'entrée d'air.
Déposer les quatre fixations du bloc d'entrée d'air.
Déboîter la durit de r&e ...
Module de puissance
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
Son accès est possible sans la dépose du group ...
