Revue technique automobile Renault Trafic: Sonde de température extérieure
La sonde de température est située dans le rétroviseur côté droit.
Depose

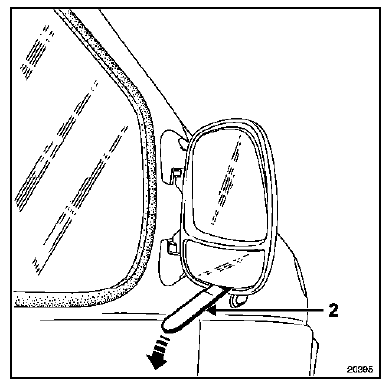

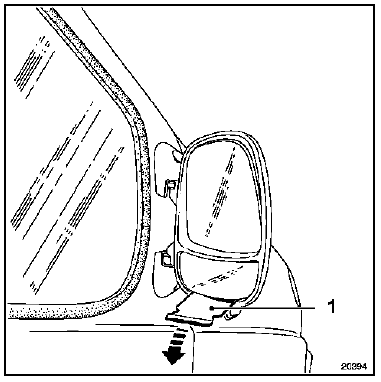

Décoller la glace réfléchissante inférieure du rétroviseur à l'aide d'un couteau à mastic (1), puis finir le décollage avec l'outil (2), car.1363.
Nota : la glace réfléchissante inférieure est en matière plastique dure.

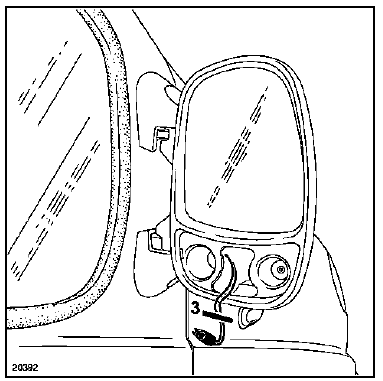

Déclipser la sonde de température et couper les fils (3) à environ quatre centimètres de cette dernière.
Repose
Raccorder les deux fils de la sonde de température à l'aide de manchons thermoréctractables. Recoller la glace avec du ruban double face.
Nota : la résistance de la sonde de température extérieure doit être à environ 2500 ohms à 20 c.
