Revue technique automobile Renault Trafic: Sonde évaporateur

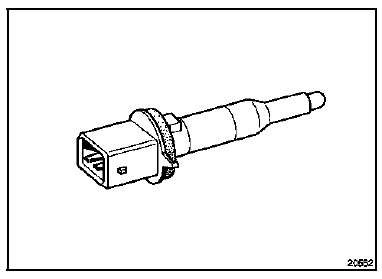

La sonde évaporateur a pour but d'informer de la température en sortie d'évaporateur. C'est une thermistance à coefficient de température négative (ctn).
Depose

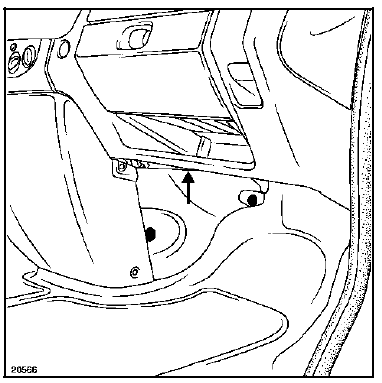

Elle s'effectue sans rien enlever juste en glissant la main en dessous de la planche de bord côté passager. Déconnecter la connexion de la sonde. Déposer la sonde en effectuant un quart de tour.
Repose
Procéder en sens inverse de la dépose.
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible apr& ...
Sonde de température extérieure
La sonde de température est située dans le rétroviseur
côté droit.
Depose
Décoller la glace réfléchissante inférieure du
rétrov ...
