Revue technique automobile Renault Trafic: Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le volet d'entrée d'air selon les besoins déterminés par la régulation. Le moteur de recyclage est accessible après avoir déposé l'ensemble du bloc d'entré d'air.
Depose

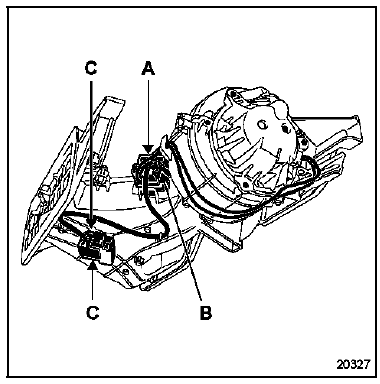

Débrancher :
- La connectique d'alimentation principale (a),
- La connectique se situant sur le module de puissance (b).
Déposer :
- La garniture du bas sur l'ensemble du groupe motoventilateur,
- Les vis de fixation du moteur de recyclage (c),
- Le moteur de recyclage.
Repose
Procéder en sens inverse de la dépose.
Module de puissance
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
Son accès est possible sans la dépose du group ...
Sonde évaporateur
La sonde évaporateur a pour but d'informer de la
température en sortie d'évaporateur.
C'est une thermistance à coefficient de température
négative ...
