Revue technique automobile Renault Trafic: Module de puissance

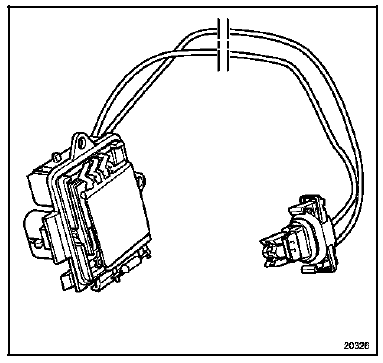

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation. Son accès est possible sans la dépose du groupe motoventilateur.
Depose

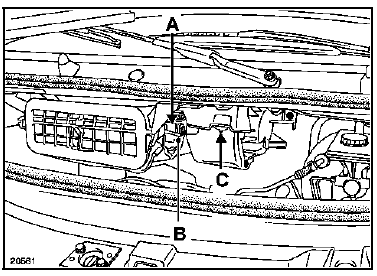

Débrancher les connexions (a) et (b). Dévisser la vis de garniture (c) groupe motoventilateur. Déposer :
- Le faisceau de câblage,
- La vis de fixation du module de puissance,
- Le module de puissance.
Repose
Procéder en sens inverse de la dépose.
Capteur de pression
Le capteur de pression installé à l'entrée du
condenseur assure la protection du circuit réfrigérant.
Coupure basse pression : 3 bars
Coupure haute pr ...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible apr& ...
