Revue technique automobile Renault Trafic: Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de charge.
Déposer :
- L'ensemble groupe motoventilateur,
- La vis de fixation sur l'évaporateur à la jonction du tablier,
- La calandre,
- Les optiques.
Déclipser le clip de maintien central du tuyau de la liaison. Déposer :
- La protection sous moteur (pièces avant et centrale),
- La vis de fixation sur le condenseur.
Desserrer la face avant et l'incliner. Déposer le tuyau de liaison. Placer des bouchons sur les orifices.
Repose
Procéder en sens inverse de la dépose.

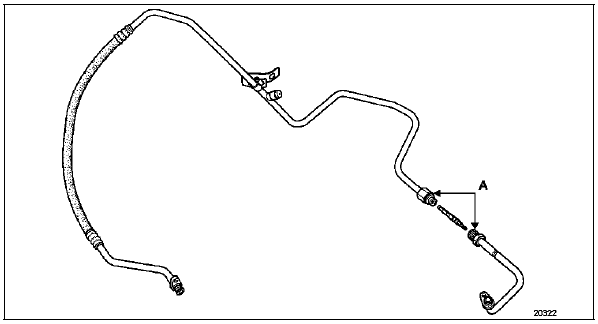

Nota : pour la dépose du détendeur séparer en deux parties le tuyau par le raccord fileté (a).
Huiler les joints des tuyaux avec de l'huile préconisée. Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou lors d'un éclatement de tuyau (fuite rapide), rajouter 100 ml.
Tuyau haute pression entre compresseur et condenseur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide
de la station de charge.
Déposer :
L'ensemble,
Les optiques,
...
Tuyau basse pression entre evaporateur et bouteille deshydratante
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble,
La calandre,
...
