Revue technique automobile Renault Trafic: Capteur de pression

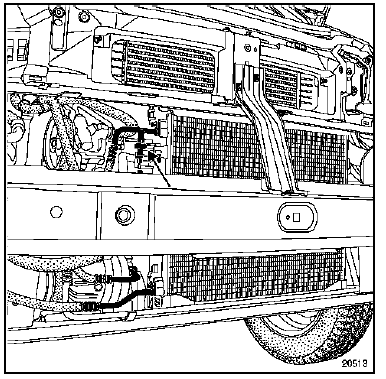

Le capteur de pression installé à l'entrée du condenseur assure la protection du circuit réfrigérant.
- Coupure basse pression : 3 bars
- Coupure haute pression : 30 bars
Il informe le calculateur d'injection de la pression du circuit de fluide réfrigérant.

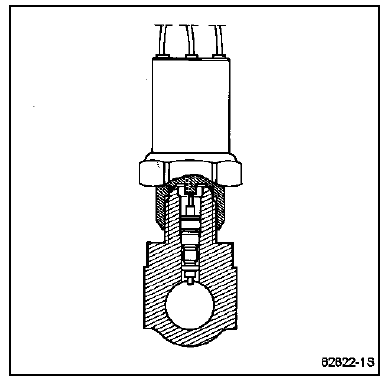

Le calculateur d'injection commande des ventilateurs de refroidissement moteur en fonction de la haute pression du circuit de fluide réfrigérant et de la vitesse pression du véhicule. La dépose du capteur de pression peut s'effectuer sans vidanger le circuit de fluide réfrigérant. Une valve automatique de fermeture isole le circuit de l'extérieur au démontage.
