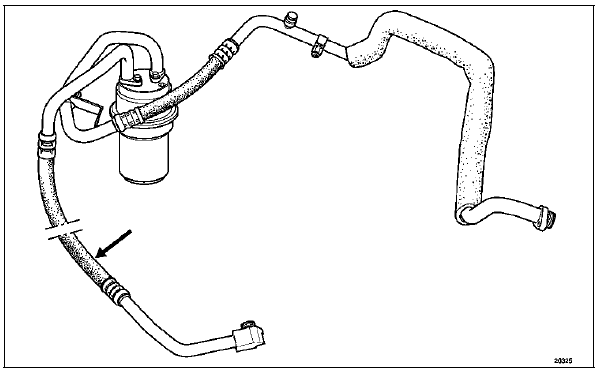

Revue technique automobile Renault Trafic: Tuyau basse pression entre bouteille deshydratante et compresseur
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de charge.
Déposer :
- La calandre,
- Les optiques,
- La vis de fixation sur la bouteille déshydratante,
- La protection sous moteur (pièces avant et centrale),
- La vis de fixation sur le compresseur.
Déclipser le clip de maintien de la patte de fixation se situant près de l'amortisseur. Déposer le tuyau. Placer des bouchons sur les orifices.
Repose
Procéder en sens inverse de la dépose. Huiler les joints des tuyaux avec de l'huile préconisée. Lors du remplacement d'un tuyau, rajouter 10 ml d'huile ou lors d'un éclatement de tuyau (fuite rapide), rajouter 100 ml.
Tuyau basse pression entre evaporateur et bouteille deshydratante
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble,
