Revue technique automobile Renault Trafic: Siège complet
Depose

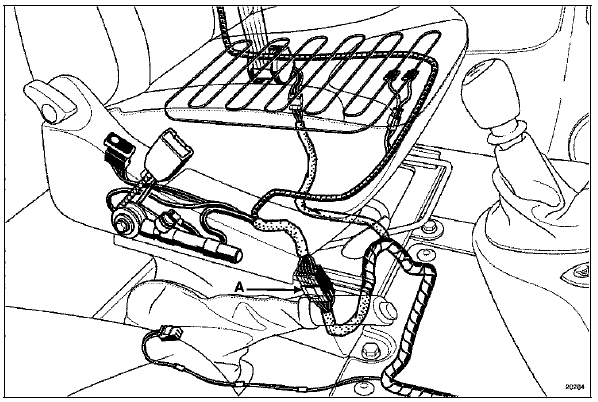

Débrancher le connecteur (a) fixé sur la réhausse de siège.

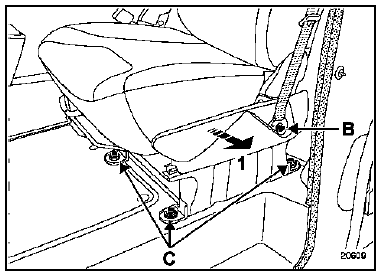

Déposer :
- La fixation de la ceinture de sécurité (b),
- Les trois vis de fixation (c) de siège.
Protéger la garniture de bas de marche, puis dégager le siège (1) (un plot de centrage maintient le siège en partie arrière droite de réhausse).
Repose
Important : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.

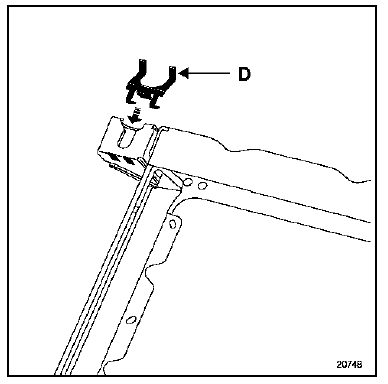

S'assurer de la présence de l'agrafe métallique (d) en partie arrière droite de réhausse.

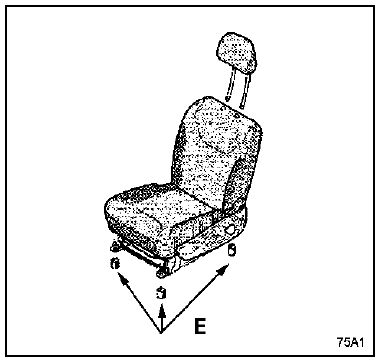

S'assurer de la présence des entretoises de mise à
niveau du siège (e).
Armature de dossier
Nota : pour déposer le dossier il n'est pas nécessaire
de déposer le siège, il suffit de l'avancer au maximum.
Depose
Déclipser les deux carters lat&eacut ...
