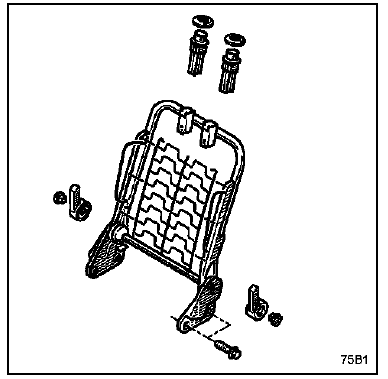

Revue technique automobile Renault Trafic: Armature de dossier

Revue technique automobile Renault Trafic / Garnissage et sellerie / Armatures et glissieres de sieges avant / Armature de dossier

Nota : pour déposer le dossier il n'est pas nécessaire

Nota : pour déposer le dossier il n'est pas nécessaire de déposer le siège, il suffit de l'avancer au maximum.

Depose

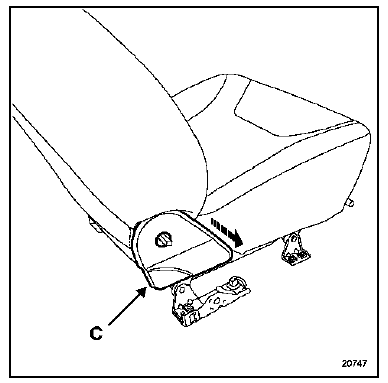

Déclipser les deux carters latéraux en (1), puis en (2).

Déclipser les deux carters latéraux en (1), puis en (2).

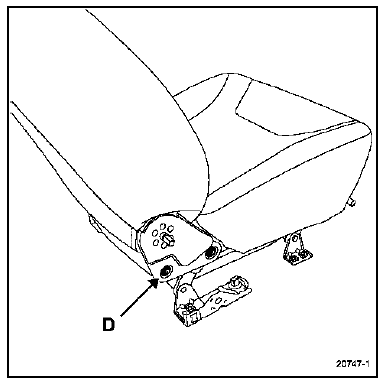

A l'aide d'un petit tournevis plat, déposer l'obturateur

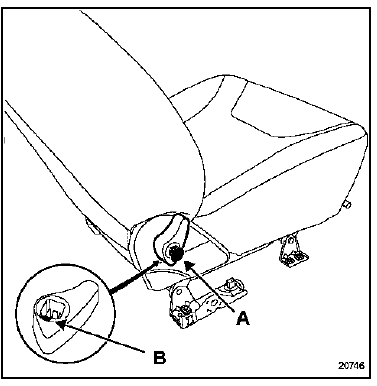

A l'aide d'un petit tournevis plat, déposer l'obturateur (a) de poignée de réglage, une encoche est prévue à cet effet (b). Déposer la poignée de réglage.

Déclipser les deux caches fixations (c).

Déclipser les deux caches fixations (c).

Débrancher le connecteur d'alimentation de la nappe

Débrancher le connecteur d'alimentation de la nappe chauffante (si équipé). Déposer :

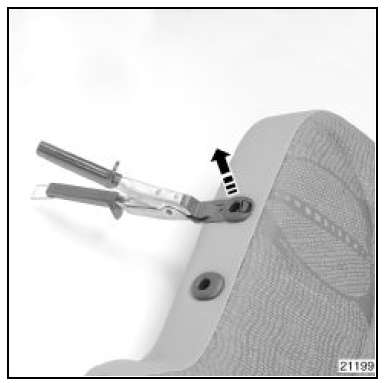

Déclipser les deux caches de guides de repose-tête.

Déclipser les deux caches de guides de repose-tête.

Dégager les bandes de retenue de coffre arrière puis

Dégager les bandes de retenue de coffre arrière puis avant.

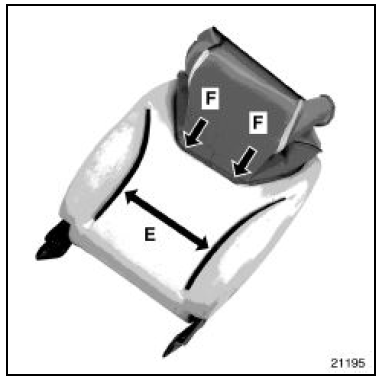

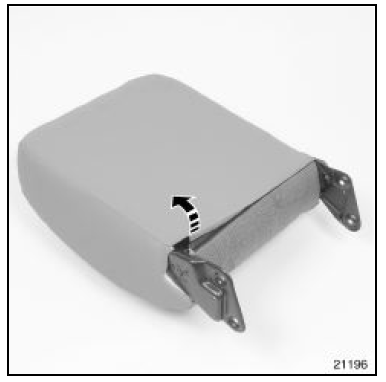

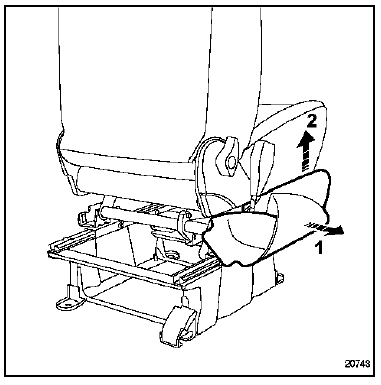

Rabattre simultanément l'avant et l'arrière de la coiffe

Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier. Le coiffe est maintenue par du velcro (e) en partie avant du dossier.

Nota : il n'est pas nécessaire de couper les agrafes de fixation de coiffe (f) pour déposer l'ensemble coiffe et mousse.

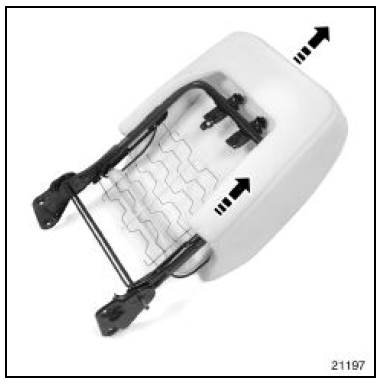

Déposer la coiffe avec sa mousse.

Déposer la coiffe avec sa mousse.

Repose

Particularite : pour les véhicules équipés d'une direction à droite.

Il sera nécessaire de couper l'axe de commande

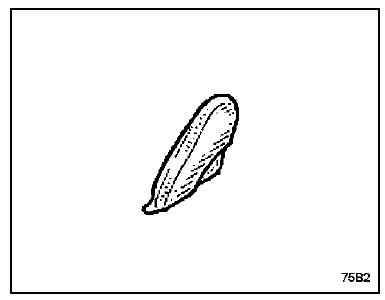

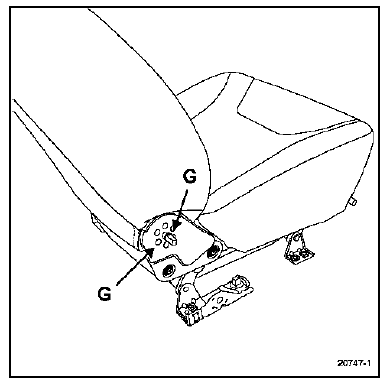

Il sera nécessaire de couper l'axe de commande d'inclinaison de dossier en (g), afin de pouvoir monter le cache (dessin ci-contre).

Réhausse et glissières de siège

Siège complet
Depose Débrancher le connecteur (a) fixé sur la réhausse de siège. Déposer : La fixation de la ceinture de sécurité (b), Les trois vis ...

Réhausse et glissières de siège
Depose Nota : la dépose des glissières peut s'effectuer sans déposer la réhausse de siège. Déposer : La fixation de la ceinture de sécur ...
