Revue technique automobile Renault Trafic: Compresseur
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge. Déposer la courroie accessoires (voir chapitre 07 "tension courroie accessoires").
Nota : toute courroie déposée doit être remplacée.
Déposer :
- La protection sous moteur,
- Les tuyaux de climatisation.

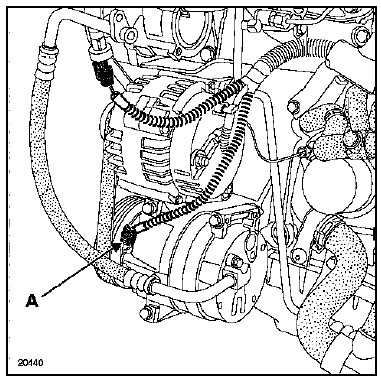

Débrancher le connecteur (a) du compresseur.

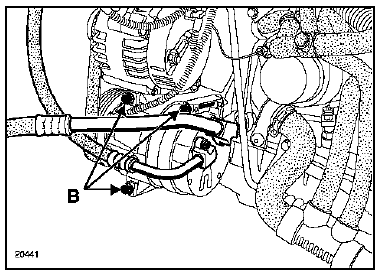

Déposer les trois fixations (b) du compresseur.
Repose
Au remontage, le compresseur, s'il est remplacé, est livré avec son plein d'huile.
Important : respecter rigoureusement les consignes relatives au complément d'huile lors des interventions sur les éléments du circuit de conditionnement d'air.
Huiler les joints des tuyaux avec de l'huile préconisée. Procéder en sens inverse de la dépose. (Voir chapitre 07 "tension courroie accessoires"). Serrer les vis de fixation des tuyaux de fluide réfrigérant sur le compresseur à 3 dan.M. Effectuer le remplissage de circuit de fluide réfrigérant à l'aide de la station de charge.
Bouteille déshydratante
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide de la
station de charge.
Déposer :
La calandre,
L'optique droit,
La vis ...
Détendeur
Particularite
Le véhicule du type "trafic" est équipé d'un détendeur
dit à orifice calibré.
Côté évaporateur
Cô ...
