Revue technique automobile Renault Trafic: Bouteille déshydratante
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge. Déposer :
- La calandre,
- L'optique droit,

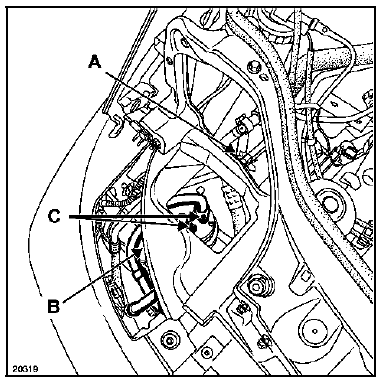

- La vis de fixation (a) de la patte de maintien des tuyaux,
- La vis de fixation (b) du tuyau basse pression sur la carrosserie,
- Les vis de fixation (c) des deux tuyaux sur la bouteille déshydratante,
- La bouteille avec le joint.
Repose
Huiler les joints des tuyaux avec de l'huile préconisée. Procéder en sens inverse de la dépose. Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge. Lors du remplacement de la bouteille déshydratante, rajouter 15 ml d'huile préconisée dans le compresseur.
Condenseur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide de la
station de charge.
Déposer :
La calandre,
Les optiques,
Les prote ...
Compresseur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide de la
station de charge.
Déposer la courroie accessoires (voir chapitre 07
&qu ...
