Revue technique automobile Renault Trafic: Condenseur
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge.
Déposer :
- La calandre,
- Les optiques,
- Les protections sous moteur,
- Les fixations des pare-boue sur le bouclier,
- Uniquement les vis de protections intérieures d'aile fixées sur le bouclier,
- Bouclier avant (deux opérateurs) (voir chapitre 55 "protections extérieures").

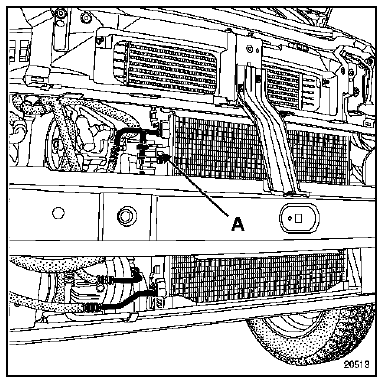

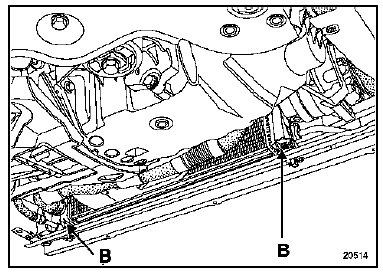

Déconnecter le capteur de pression. Déposer les raccords de tuyaux sur condenseur. Déclipser du radiateur (a) et (b) puis soulever le condenseur légèrement vers le haut. Retirer le condenseur par le bas.
Repose
Vérifier le bon maintien du condenseur. Procéder en sens inverse de la dépose. Reposer le bouclier (à deux personnes). Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge. Lors d'un remplacement du condenseur, rajouter 30 ml d'huile préconisée dans le compresseur.
Nota : ne pas oublier de connecter le capteur de pression.
Filtre à particules
Depose
Ouvrir le capot.
Déboîter le filtre.
Repose
Procéder à l'inverse de la dépose. ...
Bouteille déshydratante
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant à l'aide de la
station de charge.
Déposer :
La calandre,
L'optique droit,
La vis ...
