Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar): Portes arrière battantes
Ouverture de l'extérieur
Véhicules avec télécommande
Déverrouillez le véhicule à l'aide de la télécommande et tirez la poignée 1.
Véhicules avec carte renault
Carte sur vous, appuyez sur le bouton 2 pour déverrouiller le véhicule et tirez la poignée 1.
Tirez le levier 3 pour ouvrir la porte.
En cas de stationnement sur le bas côté de la chaussée, si la porte de coffre est ouverte, les feux arrière peuvent être masqués. Vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d'un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez.
Roulage porte côté droit ouverte
Porte côté droit ouverte, fermez la porte côté gauche.
Lorsque le véhicule en est équipé, verrouillez la porte côté gauche en tournant le verrou 5 pour le placer dans le logement 4.
En cas de roulage avec la porte battante arrière droite ouverte, arrimez toujours les charges transportées (reportez-vous au paragraphe " transport d'objet " en chapitre 3).
La porte gauche qui reste fermée ne doit pas se substituer à l'arrimage des charges transportées.
L'utilisation en roulage de la porte battante arrière droite ouverte doit rester exceptionnelle.
Dans tous les cas, référez-vous à la législation locale. Risque de chute de charges sur la chaussée.
Ouverture maximale des portes

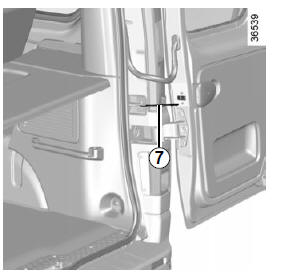

Pour chaque porte, tirez sur la palette 6 pour libérer le tirant de porte 7. Ouvrez la porte jusqu'en fin de course.
En cas de coup de vent violent, ne pas laisser les portes arrière battantes ouvertes.
Risques de blessures
Fermeture de l'extérieur
Ramenez d'abord la porte côté droit en position presque fermée et terminez en la claquant.
Ensuite faites de même avec la porte côté gauche.
Verrouillez.
Pour votre sécurité, assurez-vous que toutes les portes de votre véhicule sont parfaitement fermées avant de démarrer.
Ouverture de l'intérieur
Tirez la poignée 8 et poussez la porte a.
Tirez le levier 3 et ouvrez la porte b.
En cas de coup de vent violent, ne pas laisser les portes arrière battantes ouvertes.
Risques de blessures.
Fermeture de l'intérieur
Ramenez d'abord la porte b en position presque fermée et terminez en la claquant.
Ensuite faites de même avec la porte a.
Pour votre sécurité, assurez-vous que toutes les portes de votre véhicule sont parfaitement fermées avant de démarrer.
