Revue technique automobile Renault Trafic: Etrier de frein

Revue technique automobile Renault Trafic / Châssis / Elements porteurs arriere / Etrier de frein

Outillage specialise indispensable

Fre. 1190-01 Repousse piston

Actionner la pédale de frein à l'aide d'un pressepédale

Actionner la pédale de frein à l'aide d'un pressepédale (ceci à pour effet de limiter l'écoulement de liquide de frein).

Depose

Depose

Déposer la roue arrière.

Séparer le câble de frein à main.

Desserrer le flexible de frein côté étrier.

Déposer les vis de fixation de l'étrier.

Dégager l'étrier et les plaquettes.

Déposer l'étrier en tournant celui-ci sans vriller le flexible.

Vérifier :

Nettoyer les supports d'étriers et les étriers.

Repose

Repousser les pistons de l'étrier à l'aide de l'outil fre. 1190-01.

Visser l'étrier sur le flexible sans vriller celui-ci.

Reposer :

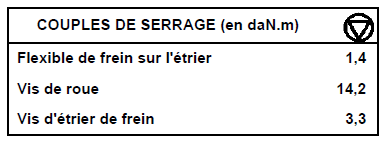

Serrer au couple préconisé :

Purger le circuit de freinage (consulter la méthode correspondante).

Contrôler la course du levier de frein à main.

Reposer la roue arrière.

Serrer au couple préconisé les vis de roue.
