Attention : il est interdit de manipuler les

Attention : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.

Important : avant la dépose d'un prétensionneur d'un airbag ou d'une ceinture équipée de prétensionneur, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic voir chapitre 88 "airbag et prétensionneurs".

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume.

Depose des ceintures de pied de cabine

Déposer :

Déclipper les deux caches (d), afin de pouvoir déposer

Déclipper les deux caches (d), afin de pouvoir déposer les deux fixations de la poignée de maintien.

A l'aide de la pince à dégrafer, déclipper la garniture en (1), puis (2).

Dégager délicatement la garniture afin de ne pas détériorer l'enjoliveur (e).

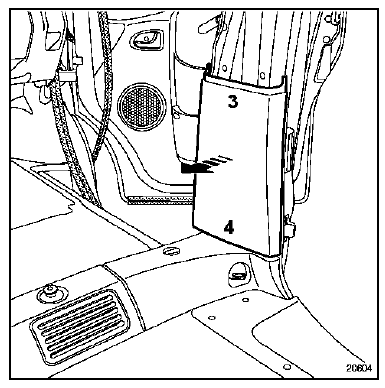

Déclipper la garniture en partie supérieure (3), puis en

Déclipper la garniture en partie supérieure (3), puis en partie inférieure (4).

Déposer la ceinture.

Depose du prétensionneur de siège

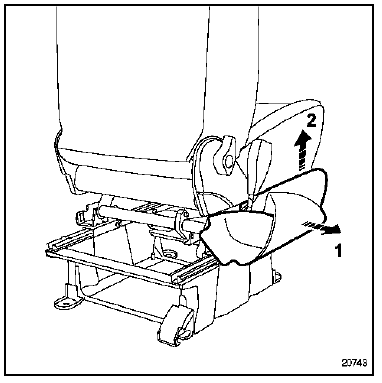

Déclipper le carter de siège en (1), puis en (2).

Déclipper le carter de siège en (1), puis en (2).

Débrancher le connecteur d'alimentation du prétensionneur, puis déposer celui-ci.

Depose de la ceinture de banquette avant

Particularite : sur les véhicules équipés d'une cloison de séparation, il sera nécessaire de déposer la banquette.

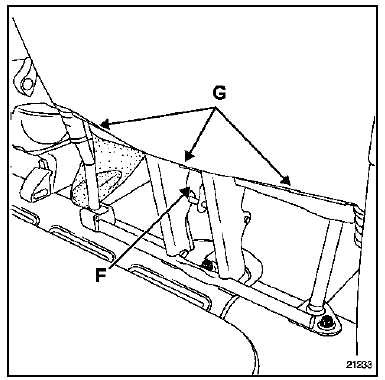

Déposer la vis de fixation de ceinture (f), sous la

Déposer la vis de fixation de ceinture (f), sous la banquette.

Dégager les bandes de retenue (g), avant et arrière de la coiffe de dossier.

Déposer les deux vis (h) de l'enjoliveur supérieur, puis

Déposer les deux vis (h) de l'enjoliveur supérieur, puis dégager celui-ci.

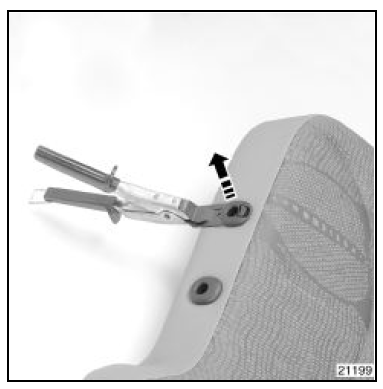

Déclipper les quatre caches de guide d'appui-tête.

Déclipper les quatre caches de guide d'appui-tête.

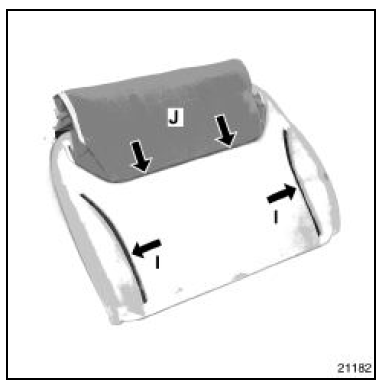

Rabattre simultanément l'avant et l'arrière de la coiffe

Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier.

La coiffe est maintenue par du velcro (i) en partie avant du dossier.

Nota : il n'est pas nécessaire de couper les agrafes de fixation de coiffe (j) pour accéder à l'enrouleur de ceinture.

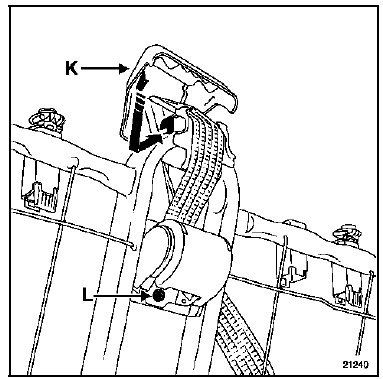

Déclipper le guide de ceinture en (k).

Déclipper le guide de ceinture en (k).

Déposer la vis de fixation d'enrouleur (l), puis dégager celui-ci.

Depose des prétensionneurs de banquette

Pour cette opération il n'est pas nécessaire de déposer la banquette.

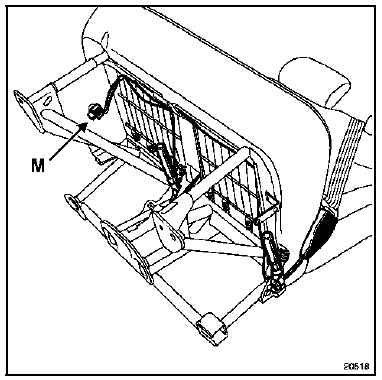

Débrancher le connecteur d'alimentation (m) des

Débrancher le connecteur d'alimentation (m) des prétensionneurs, puis déposer ceux-ci.
