Revue technique automobile Renault Trafic: Ceinture de sécurité de banquette arrière

Revue technique automobile Renault Trafic / Mécanismes et accessoires / Accessoires de securite interieurs / Ceinture de sécurité de banquette arrière

Attention : il est interdit de manipuler les

Attention : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.

Important : avant la dépose d'un prétensionneur d'un airbag ou d'une ceinture équipée de prétensionneur, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic voir chapitre 88 "airbags et prétensionneurs"

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume.

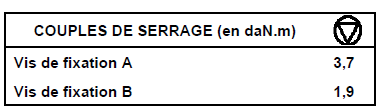

Depose de la ceinture de banquette première rangée

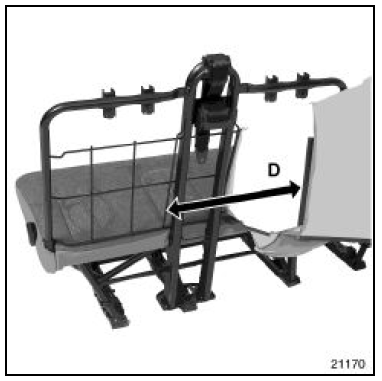

Pour cette opération il n'est pas nécessaire de déposer la banquette

Déposer :

Déposer :

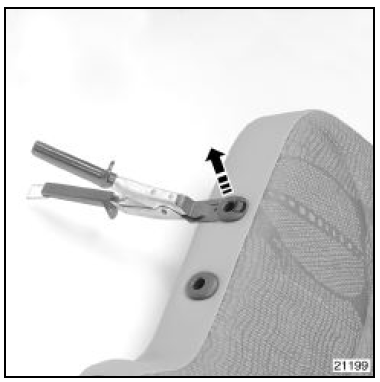

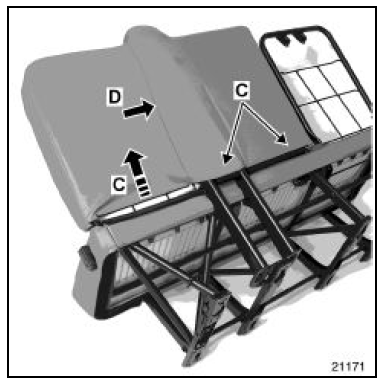

Déclipper les quatre caches guides d'appui-tête.

Déclipper les quatre caches guides d'appui-tête.

Déposer :

Déposer :

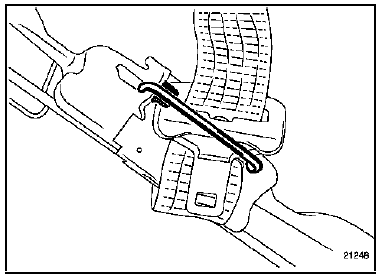

Déclipper le guide de ceinture (e).

Déclipper le guide de ceinture (e).

Déposer la vis de fixation d'enrouleur (f).

Dégager le pene de ceinture.

Dégager le pene de ceinture.

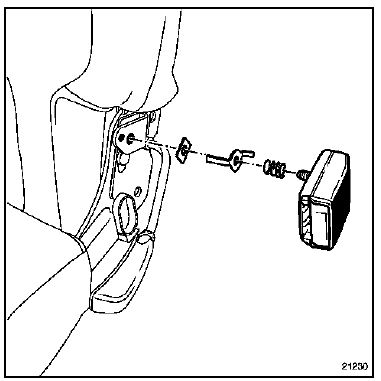

Depose des pédoncules de banquette

Déposer la vis de fixation (t30) du pédoncule.

Déposer la vis de fixation (t30) du pédoncule.

Depose des ceintures de cabine

A l'aide de l'outil car. 1597 Déclipper les dix agrafes de

A l'aide de l'outil car. 1597 Déclipper les dix agrafes de fixation de garniture (la partie femelle des agrafes reste sur la doublure de panneau d'aile).

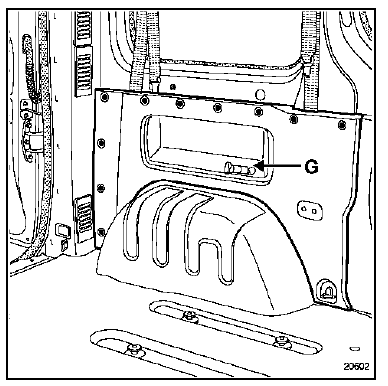

Débrancher le connecteur d'alimentation de la prise (g), puis dégager la garniture.

Débrancher le connecteur d'alimentation (h) du

Débrancher le connecteur d'alimentation (h) du prétensionneur.

Déposer la vis de fixation d'enrouleur, puis dégager celui-ci.

A l'aide de l'outil car. 1597 Déposer :

A l'aide de l'outil car. 1597 Déposer :

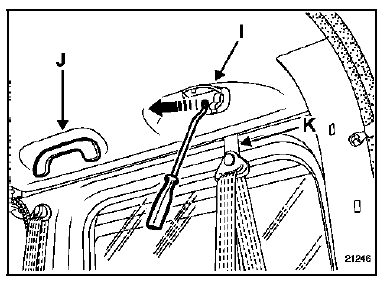

Ecarter délicatement la garniture de pavillon, puis déposer la vis de fixation du support de renvoi de ceinture (k).
