Revue technique automobile Renault Trafic: Garnitures de frein
Outillage specialise indispensable
Fre. 1190-01 Repousse piston
Depose
Déposer :
- Les roues arrière,

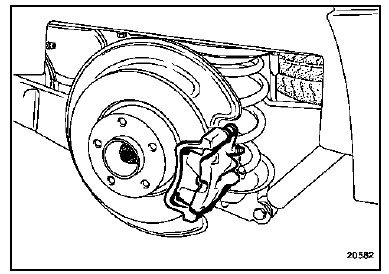

- Les vis de fixation supérieure des étriers.
Desserrer les vis de fixation inférieure des étriers.

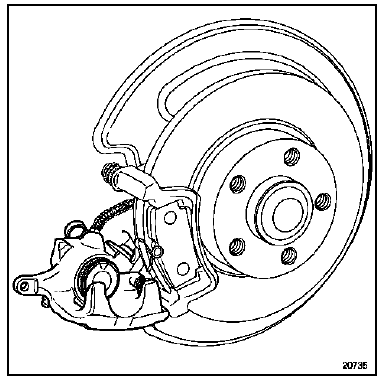

Pivoter les étriers vers le bas.
Déposer les plaquettes des deux côtés du véhicule.
Vérifier :
- L'état et le montage des cache-poussière des pistons,
- L'état des cache-poussière des guides,
- Les disques de frein.
Nettoyer les supports d'étriers et les étriers.
Repose
Repousser les pistons des étriers à l'aide de l'outil fre. 1190-01.
Remettre en place :
- Des plaquettes neuves,
- Les étriers,
- Les vis de fixation des étriers,
- Les flexibles de frein.

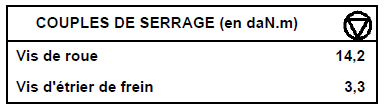

Serrer au couple préconisé les vis des étriers.
Appuyer plusieurs fois sur la pédale de frein afin de mettre les pistons en contact avec les garnitures.
Vérifier le niveau de liquide de frein.
Reposer les roues.
Serrer au couple préconisé les vis des roues.
