Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse inférieure extrême arrière pour une collision arrière.

Cette opération s'effectue uniquement en partiel. Il n'y a pas d'intérêt à remplacer la pièce complète, le remplacement du longeron est plus approprié.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

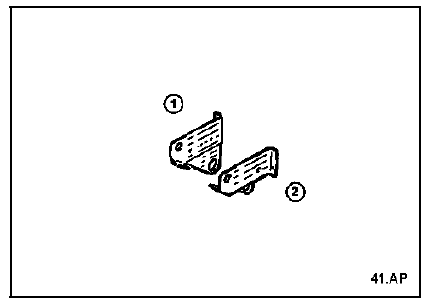

Pièce livrée en deux parties :

  1. Renfort d'anneau d'arrimage
  2. Support d'anneau d'arrimage

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Renfort d'anneau d'arrimage 2,5
  2. Support d'anneau d'arrimage 2,5
  3. Longeron arrière  2

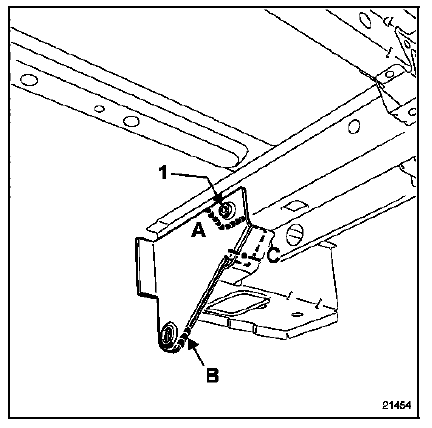

Remplacement partiel du support d'anneau uniquement

Nota : tous les points de soudure seront effectués par

Nota : tous les points de soudure seront effectués par bouchonnage.

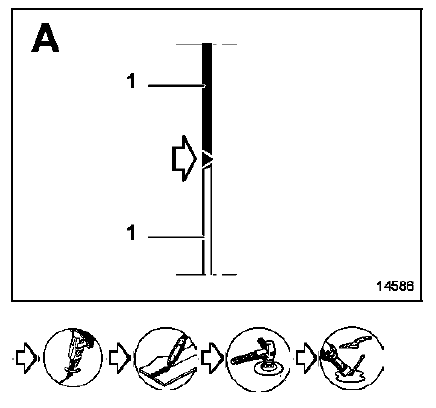

Nota : cette ligne de coupe permet de ne pas toucher

Nota : cette ligne de coupe permet de ne pas toucher à l'entretoise de fixation d'amortisseur 1 et d'éviter une mise au banc.

Renfort longitudinal de plancher arrière
Le remplacement de cette pièce est une opération liée au remplacement d'un longeron arrière pour une collision arrière. Nota : il n'y a pas de spécificit&e ...

Attache d'amortisseur arrière
Préparation de la pièce de rechange Remplacement complet avec renfort d'anneau Nota : le remplacement complet (avec renfort) nécessite le dégrafage de la ...
