Revue technique automobile Renault Trafic: Attache d'amortisseur arrière
Préparation de la pièce de rechange

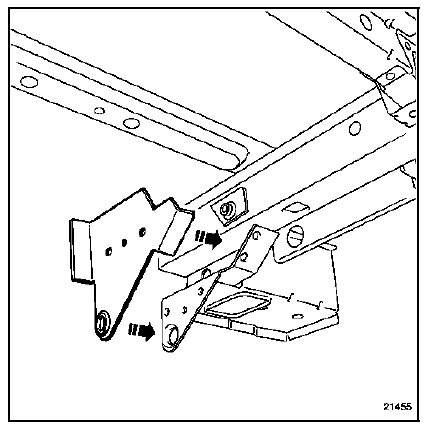

Remplacement complet avec renfort d'anneau

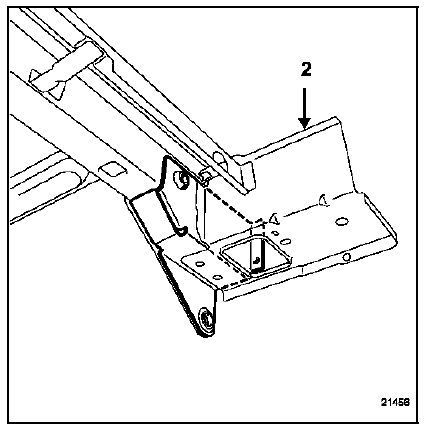

Nota : le remplacement complet (avec renfort) nécessite le dégrafage de la fermeture latérale de traverse inférieure extrême arrière (2).
Rappel : cette opération est réalisable, mais il est plus judicieux d'effectuer un remplacement partiel du longeron arrière.
Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse inférieure extrême arrière pour une collision arrière.
Cette opération s'effectue partiellement de la même façon que pour le remplacement de l'anneau de remorquage.
Il n'y a pas d'intérêt à remplacer la pièce complète, dans ce cas le remplacement de la partie arrière partielle du longeron est plus approprié.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

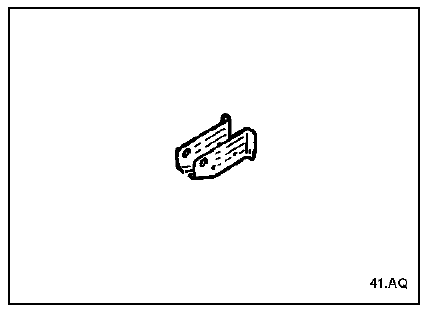

Composition de la piece de rechange
Pièce livrée seule.
