Revue technique automobile Renault Trafic: Détecteur de niveau de carburant

Revue technique automobile Renault Trafic / Equipement électrique / Instrument de tableau de bord / Détecteur de niveau de carburant

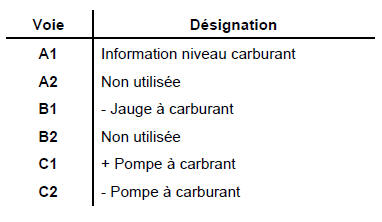

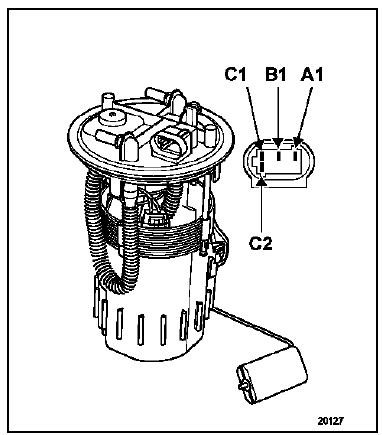

Branchement

Nota : pour la méthode de dépose/repose, consulter

Nota : pour la méthode de dépose/repose, consulter le chapitre 19.

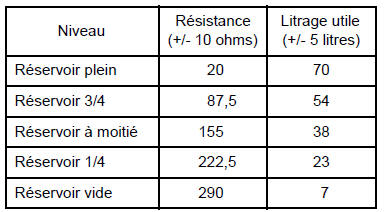

Contrôle

S'assurer de la variation de la résistance en déplaçant le flotteur.

Nota : toutes ces valeurs sont données à titre

Nota : toutes ces valeurs sont données à titre indicatif.
