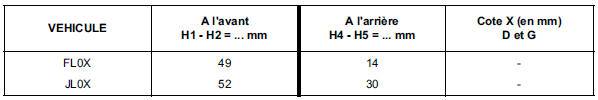

Revue technique automobile Renault Trafic: Hauteur sous coque
Tolérance : +- 7,5 mm
L'écart entre le côté droit et le côté gauche du même essieu d'un véhicule ne doit pas excéder 5 mm, le côté conducteur étant toujours plus haut.
Toute intervention sur la hauteur sous coque impose le réglage du limiteur de freinage et des projecteurs.

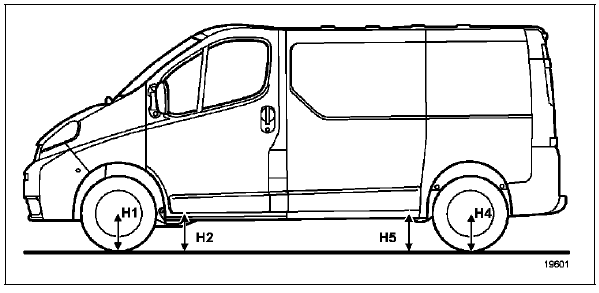

Points de mesure
Les cotes h1 et h4 se prennent à l'axe de roue.
La cote h2 se prend sous l'appui de cric.
La cote h5 se prend à l'axe de fixation de l'essieu arrière.
Compensateur de freunage
Pression de freinage
Véhicule à vide.
Réservoir de carburant plein.
Conducteur à bord.
Le contrôle s'effectue avec deux manomètres disposés, ...
Valeurs de contrôles des angles du train avant
Fourgon court
Fourgon long
Combi court
Combi long
Valeurs de contrôles des angles du train arrière
...
