Revue technique automobile Renault Trafic: Boîtier avant de fixation de train arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Boîtier avant de fixation de train arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale avant.

Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons sont toutes réalisables comme à l'origine. Il est cependant possible d'effectuer des points de bouchonnage aux endroits difficiles d'accès à la pointeuse.

L'utilisation du banc de réparation est indispensable.

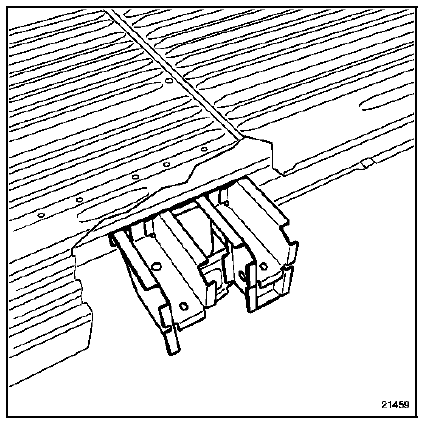

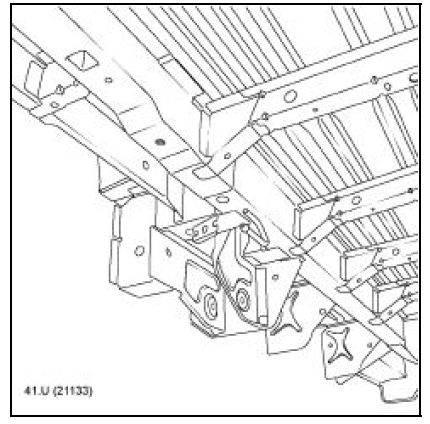

Vous trouverez ci-après pour information, plusieurs vues de la pièce en position sur la caisse.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

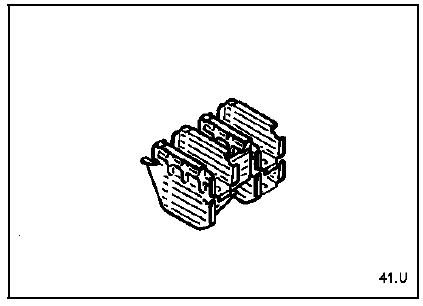

Composition de la piece de rechange

Pièce assemblée avec : traverse support

Equerre liaison

Pontet de fixation

Equerre flexible de câble de frein

Renfort d'appui cric

Gousset extérieur

Flasque de liaison

Renfort

Plancher cabine

Traverse latérale de plancher arrière
