Revue technique automobile Renault Trafic: Traverse latérale de plancher arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Traverse latérale de plancher arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

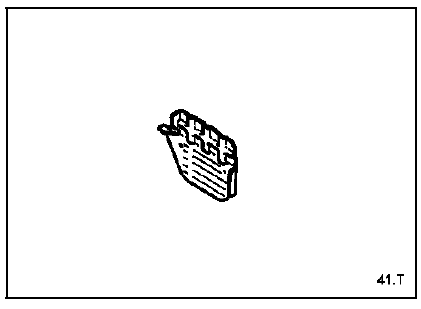

Composition de la piece de rechange

Pièce livrée seule.

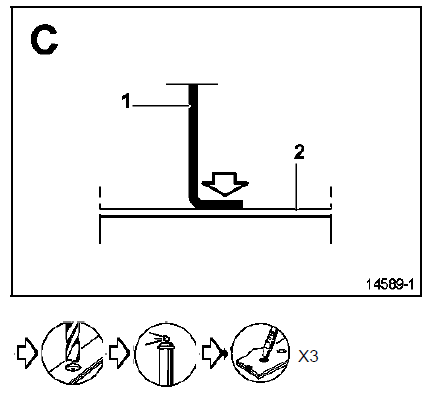

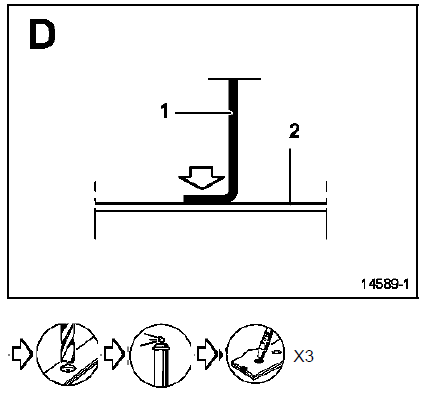

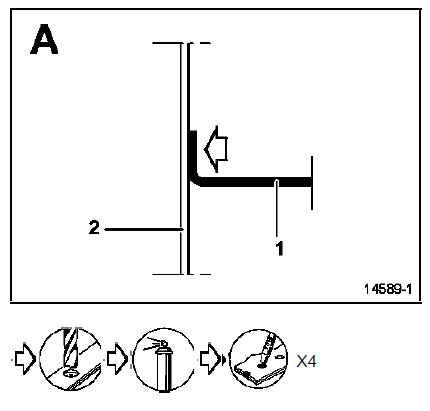

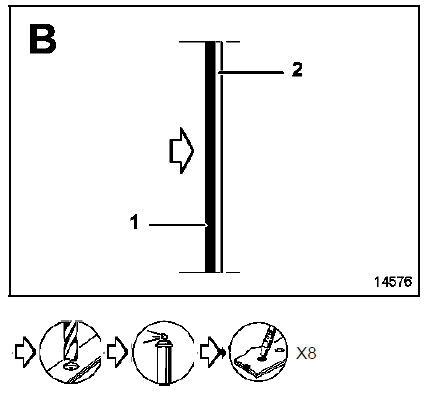

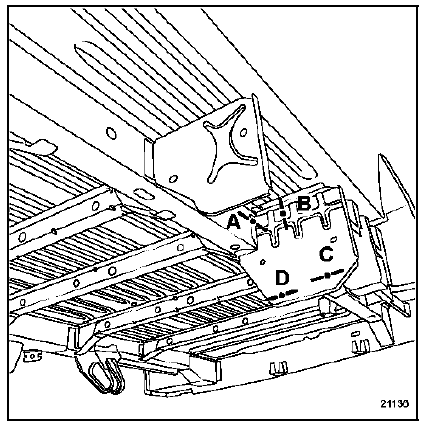

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Traverse latérale de plancher arrière 2
  2. Boîtier avant de fixation de train arrière 2
  3. Longeron arrière partie avant 1,5

Boîtier avant de fixation de train arrière

Boîtier de rail
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale avant. Nota : il n'y a pas d ...

Boîtier avant de fixation de train arrière
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale avant. Nota : il n'y a pas d ...
