Revue technique automobile Renault Trafic: Boîtier de rail
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale avant.
Nota : il n'y a pas de spécificité méthode pour cette opération, les liaisons sont toutes réalisables comme à l'origine. Il est cependant possible d'effectuer des points de bouchonnage aux endroits difficiles d'accès à la pointeuse.

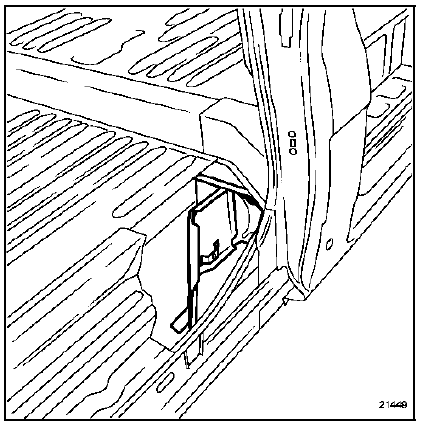

Vous trouverez ci-après un dessin de la pièce en position pour information.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

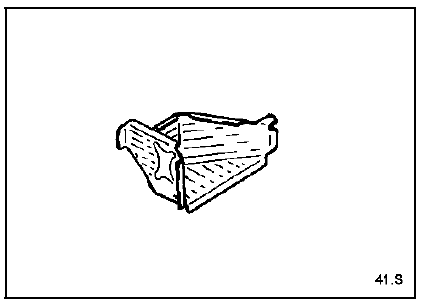

Composition de la piece de rechange
Pièce assemblée avec : tôle de fermeture
Pontet de fixation boîtier
Ecrou soudé
Renfort de fermeture de bas de caisse
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
bas de caisse pour une collision latérale.
Dans la méthode d& ...
Traverse latérale de plancher arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement de la fermeture de
bas de caisse pour une collision latérale.
Dans la méthode d& ...
D'autres materiaux:
Axe intermédiaire
Depose
Déposer :
Les deux vis de fixation de liaison (a),
La chape de liaison,
L'axe et l'écrou de la chape rabattable (b).
Déclipper le soufflet d'étanchéité du côté
compartiment moteur.
Déposer l'axe inte ...
Pontets de fixation galerie
Le remplacement de ces pièces est une opération liée
au remplacement du pavillon arrière.
Dans la méthode décrite ci-après vous ne trouverez
uniquement les cotes de positionnement des pontets
de fixation galerie.
Attention : les cotations sont ...
Moteur de recyclage
Le moteur de recyclage a pour effet de positionner le
volet d'entrée d'air selon les besoins déterminés par la
régulation.
Le moteur de recyclage est accessible après avoir
déposé l'ensemble du bloc d'entré d'air.
Depose
Débran ...
