Implantation

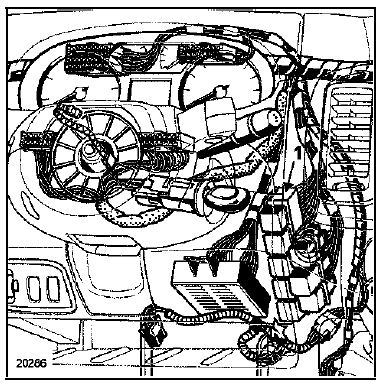

La platine relais (1) se situe dans l'habitacle côté conducteur.

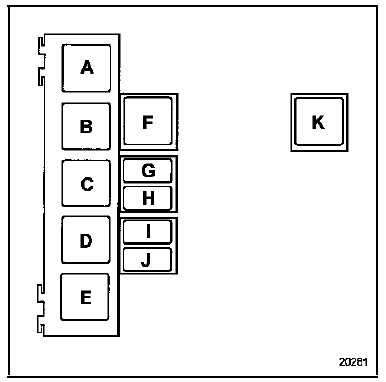

Platine de servitudes relais

Platine de servitudes relais

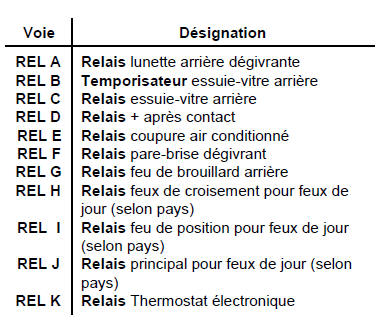

Affectation (selon le niveau d'équipement)

Affectation (selon le niveau d'équipement)
