Revue technique automobile Renault Trafic: Boîtier fusibles

Revue technique automobile Renault Trafic / Equipement électrique / Eclairage arriere et interieur / Boîtier fusibles

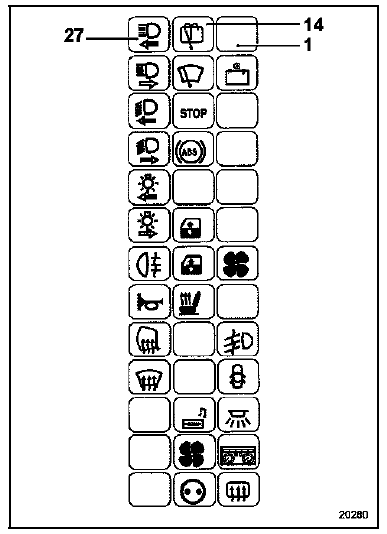

Vignettes fusibles

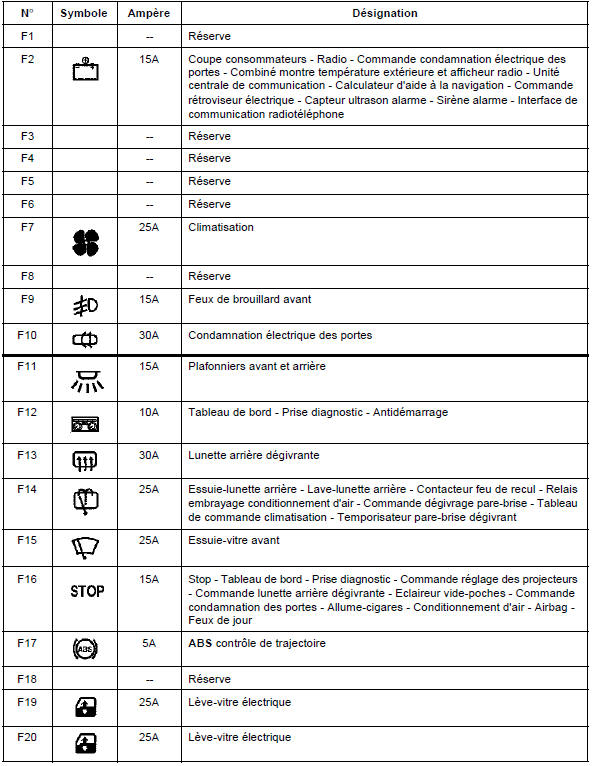

Affectation des fusibles (selon le niveau d'équipement)

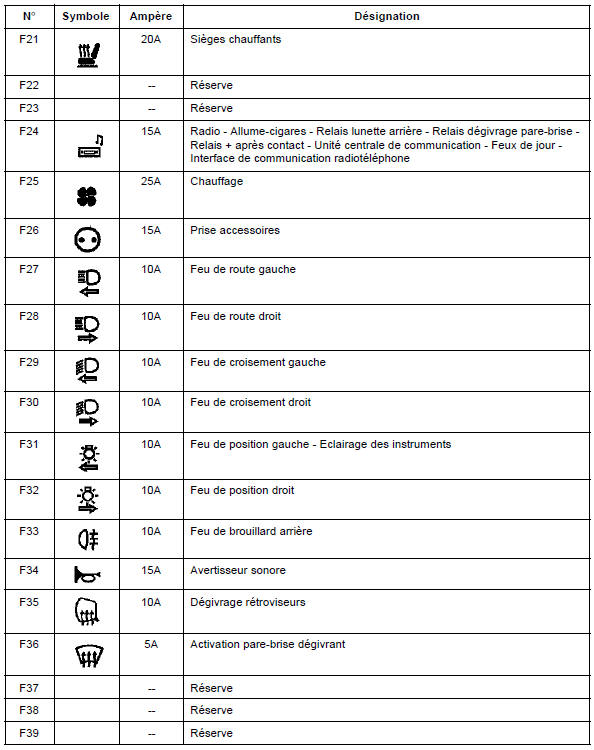

Affectation des fusibles (selon le niveau d'équipement)

Platine relais

Eclairage plaque d'immatriculation
L'accès à la lampe est identique pour les véhicules versions portes battantes ou hayon. Depose Dévisser les vis (1) du couvercle d'éclaireur pour accé ...

Platine relais
Implantation La platine relais (1) se situe dans l'habitacle côté conducteur. Platine de servitudes relais Affectation (selon le niveau d'équipement) ...
