Revue technique automobile Renault Trafic: Boîtier de direction assistée
Depose
Mettre en place le véhicule sur un pont à deux colonnes.
Arrimer le véhicule sur le pont à deux colonnes.
Déposer les roues.

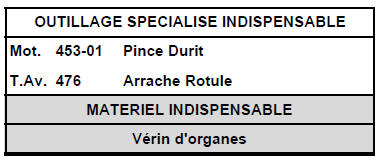

Mettre en place les pinces durit mot. 453-01 Sur les tuyaux du circuit d'assistance hydraulique.
Dégrafer :
- Les câbles des capteurs de roue (équipement abs),
- Les tuyaux de frein sur le berceau.

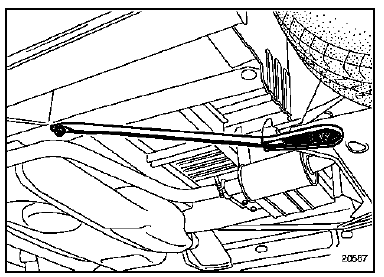

Desserrer les vis arrière des deux barres de renfort de berceau.

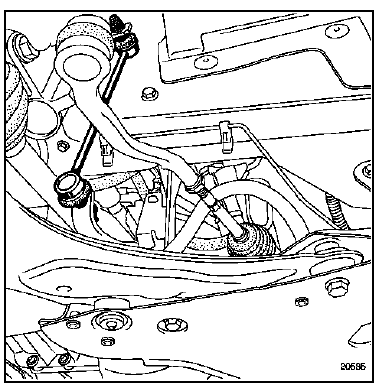

Déposer les écrous inférieurs des biellettes de renvoi de la barre anti-dévers.
Déposer :

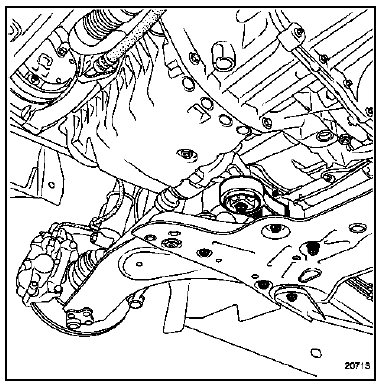

- La bielle anti-couple de moteur,
- Les vis de fixation du boîtier de direction sur le berceau,

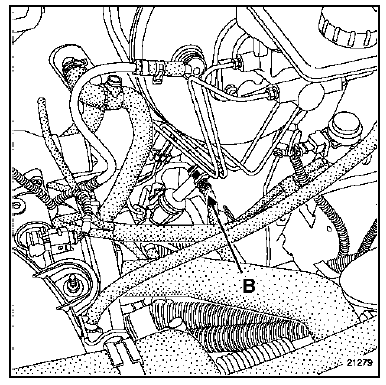

- La vis de fixation de la chape rabattable (b),
- La vis de fixation de la bride des tuyaux du circuit d'assistance hydraulique (mettre en place des bouchons pour limiter les pertes de liquide),
- L'écran thermique du boîtier de direction.

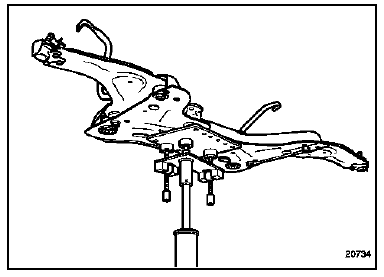

Mettre en place le vérin d'organes sous le berceau et le fixer solidement.
Déposer :
- Les deux vis de fixation avant de berceau,
- Les deux vis de fixation arrière de berceau.
Descendre de 20 centimètres le berceau.
Déposer le boîtier de direction.
Repose
Reposer le boîtier de direction.
Serrer au couple les deux vis de fixation du boîtier de direction.
Reposer le berceau.
Nota : veiller au positionnement correct du berceau avec la caisse et les silentblocs avant.
Reposer :
- Les deux barres de renfort de berceau,
- Les deux vis de fixation arrière de berceau,
- Les deux vis de fixation avant de berceau.

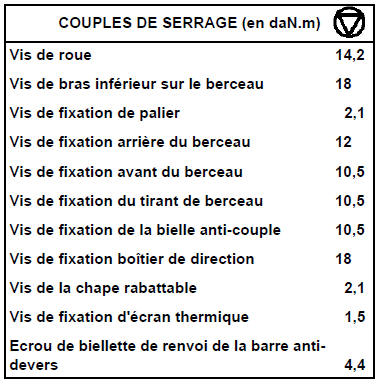

Serrer au couple préconisé :
- Les deux vis de fixation arrière de berceau,
- Les deux vis de fixation avant de berceau,
- Les vis arrière des deux barres de renfort de berceau.
Déposer le vérin d'organes.
Reposer :
- La bielle anti-couple de moteur,
- Les vis de fixation du boîtier de direction sur le berceau,
- La vis de fixation de la chape rabattable,
- L'écran thermique du boîtier de direction,
- La vis de fixation de la bride des tuyaux du circuit d'assistance hydraulique,
- Les tuyaux de frein sur le berceau.
Déposer les pinces durit.
Serrer au couple préconisé les vis et écrous.
Reposer les roues.
Serrer au couple préconisé les vis des roues.
Remplir le réservoir de liquide de direction assistée et purger le circuit d'assistance.
Contrôler et régler si nécessaire le parallélisme des roues avant.
