Revue technique automobile Renault Trafic: Boîtier impulsionnel lève-vitre
Revue technique automobile Renault Trafic / Equipement électrique / Commande signalisation / Boîtier impulsionnel lève-vitre
Depose

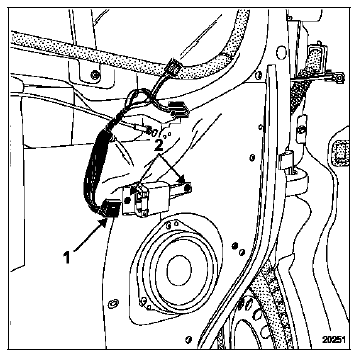

Déposer les garnitures de la porte conducteur. (Voir chapitre carrosserie). Débrancher le connecteur (1) sur le boîtier impulsionnel. Déposer les deux vis (2) de fixation.

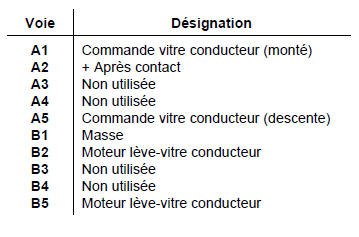

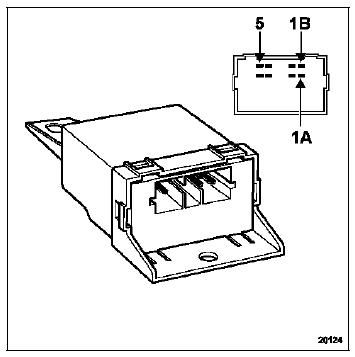

Branchement
Contacteurs lève-vitres électriques
conducteur
Nota : les contrôles et les branchements des
contacteurs de lève-vitres sont identiques pour
direction à gauche et direction à droite.
Lève-vitre impulsionnel ...
Contacteur lève-vitre électrique
passager
Nota : les contrôles et les branchements des
contacteurs de lève-vitres sont identiques pour
direction à gauche et direction à droite.
Lève-vitre électr ...
