Revue technique automobile Renault Trafic: Tapis de plancher arrière
Depose tapis de coffre partie centrale
Déposer :
- Les sièges conducteur et passager,
- Les deux banquettes arrière,

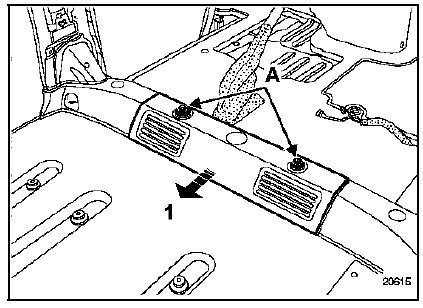

- Les deux plots de fixation de sièges avant (a), puis dégager la garniture comme indiqué ci-dessus (1),

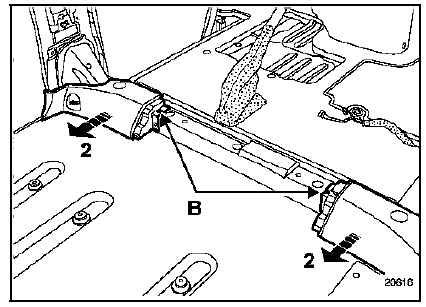

- Les fixations (b), puis dégager les garnitures (2).
Déposer :

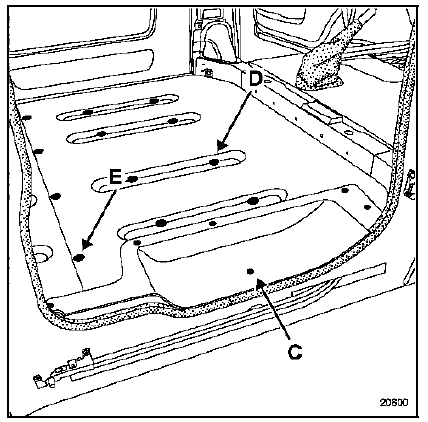

- Les fixations du marche pied (c),
- Les huit plots de fixation de banquette (d),
- Les quatre agrafes (e),
- Le tapis.
Tapis de coffre partie arrière
Déposer :

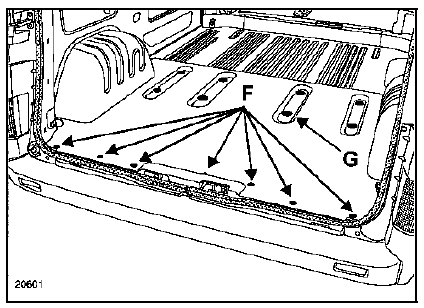

- Les vis de fixation de la garniture de seuil (f),
- Les huit plots de fixation (g) d'ancrage de banquette
puis dégager le tapis.
Garniture arrière de seuil
Depose
Déposer les vis de fixation (a) de garniture de seuil,
puis déposer celle-ci. ...
Tapis de plancher avant
Dégager partiellement le joint d'entrée de porte.
Déposer :
Les trois agrafes (d),
Les deux fixations (e) de colonne de direction, puis
désaccoupler celle-ci,
...
