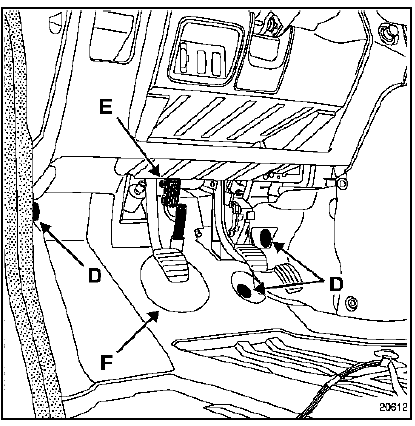

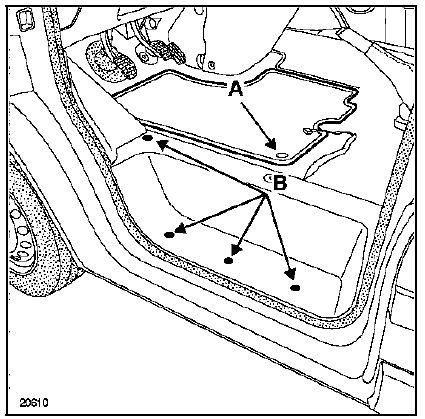

Dégager partiellement le joint d'entrée de porte. Déposer :
depose
Déposer :

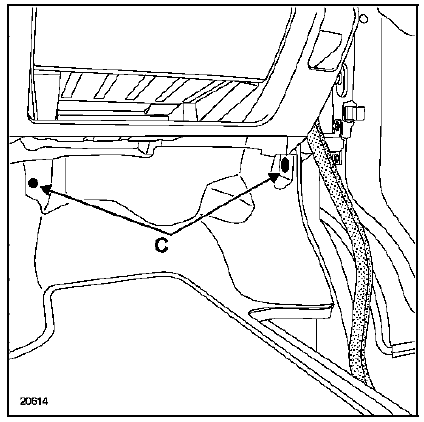

Dégager partiellement le joint d'entrée de porte. Déposer les deux agrafes (c).

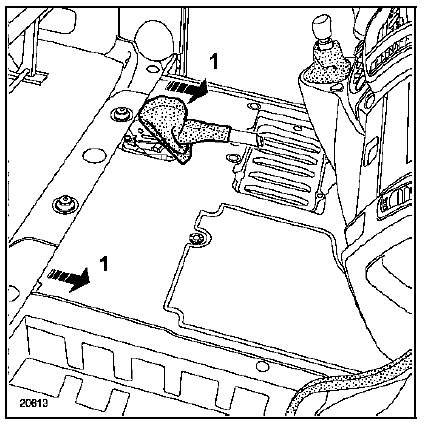

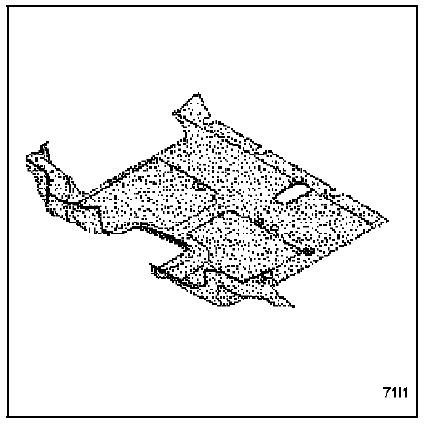

Déclipser le soufflet du levier de frein à main. Dégager le tapis en (1) des garnitures inférieures puis du levier de frein à main.
Serrure et commande d'ouverture intérieure de porte latérale coulissante
Depose
Après avoir déposé la garniture de porte (chapitre 72-b),
Déposer :
Les trois vis de fixation (a) de commande de serrure,
La tringle (b) de commande de barillet.
Déposer le câble (c) de commande d'ouverture extérieure.
D& ...
Feux stop
La fixation du feu surélevé peut être différente en
fonction de la version (portes arrière battantes ou
hayon).
Depose du feu de stop sureleve
(version portes battantes)
Déposer la vis de fixation (3).
Débrancher le connecteur.
(Version hayo ...
Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble groupe motoventilateur,
La vis de fixation sur l'évaporateur à la jonction du tablier,
La calandre,
...
