La méthode et le branchement des moteurs sont identiques en version hayon ou portes battantes.
Depose
S'assurer que le moteur d'essuie-vitre soit à l'arrêt fixe. Débrancher la batterie. Déposer :
Débrancher le connecteur d'alimentation du moteur d'essuyage. Déposer les trois vis (a) de fixation du moteur.
Repose
Respecter les couples de serrage du moteur d'essuyage (0,8 dan.M). Rebrancher :
Nettoyer les cannelures de l'axe du porte-raclettes. Remettre un écrou neuf et le serrer au couple (1,2 dan.M).

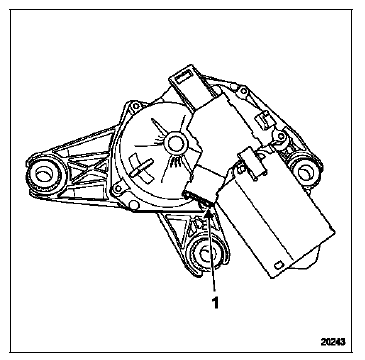

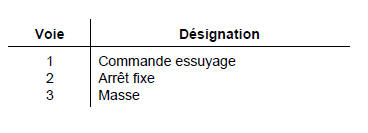

Branchement du moteur
Le branchement des moteurs est identique en version hayon ou portes battantes.
Serrure et commande d'ouverture intérieure de porte latérale coulissante
Depose
Après avoir déposé la garniture de porte (chapitre 72-b),
Déposer :
Les trois vis de fixation (a) de commande de serrure,
La tringle (b) de commande de barillet.
Déposer le câble (c) de commande d'ouverture extérieure.
D& ...
Boîtier de direction assistée
Depose
Mettre en place le véhicule sur un pont à deux
colonnes.
Arrimer le véhicule sur le pont à deux colonnes.
Déposer les roues.
Mettre en place les pinces durit mot. 453-01 Sur les
tuyaux du circuit d'assistance hydraulique.
Dégraf ...
Reglages
Tous les réglages des jeux de la porte (zones 1 à 5
voir introduction) sont assurés au niveau des vis
de fixation (b) et (c) des charnières.
Rappel : le réglage d'avant en arrière (ox) de la
porte s'effectue uniquement au niveau des vis (c) de
fixat ...
